Motorzerlegung

Motor Exploded

  1. 1. Welle
  2. 2. Rotorblechpaket
  3. 3. Statorblechpaket
  4. 4. Lackdraht
  5. 5. Magnet
  6. 6. Kugellager
  7. 7. Vordere Spulenträgerplatte
  8. 8. Hintere Spulenträgerplatte
  9. 9. Motorgummipuffer
  10. 10. Stahlgehäuse
  11. 11. Hinterer Stahldeckel
  12. 12. Hall-Sensor-Platine
  13. 13. Leitungssatz
  14. 14. Axial-Sicherungsring
  15. 15. Federringscheibe

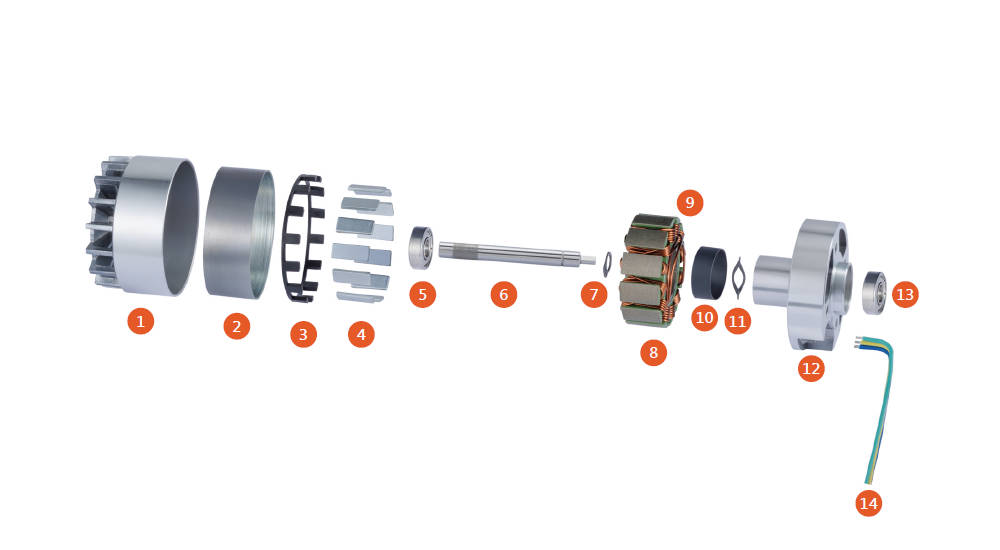

  1. 1. Rotoraußenhülle
  2. 2. Magnetschutzring
  3. 3. Magnethalter
  4. 4. Gesinterter Permanentmagnet
  5. 5. Kugellager
  6. 6. Wellenzapfen
  7. 7. Sicherungsring
  8. 8. Statorblechpaket
  9. 9. Lackdraht
  10. 10. Schrumpfschlauch
  11. 11. Federringscheibe
  12. 12. Statorgrundplatte
  13. 13. Kugellager
  14. 14. Anschlussleitungen

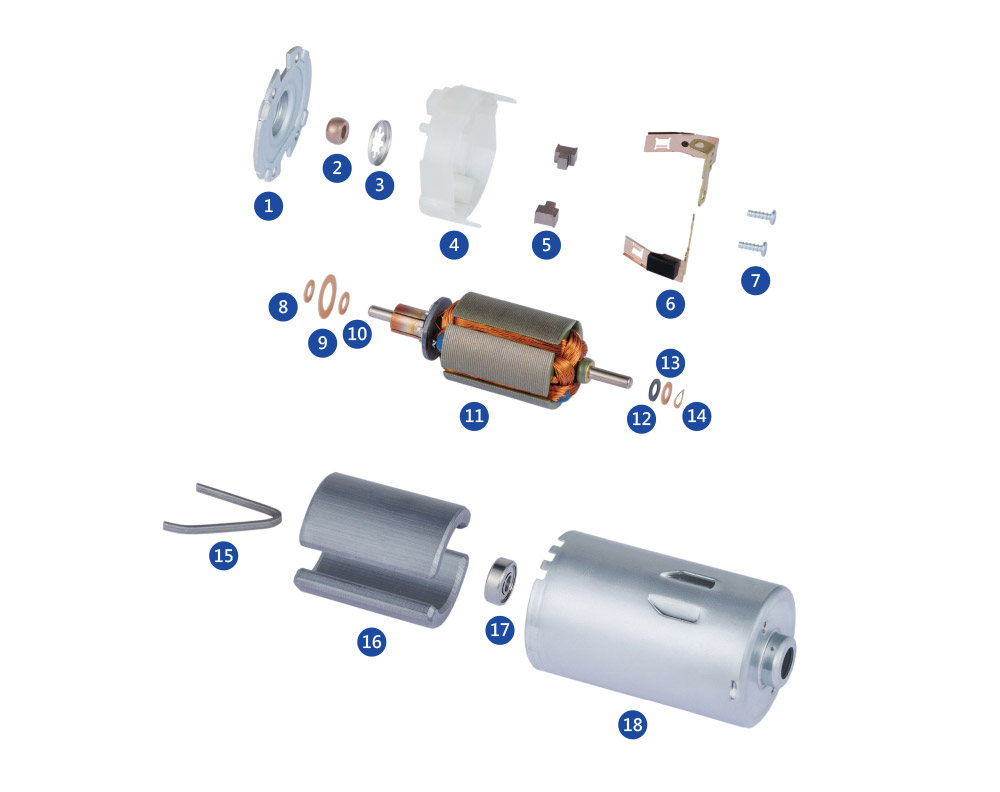

  1. 1. Hinterer Stahldeckel
  2. 2. Sphärisches Sintergleitlager
  3. 3. Pressring
  4. 4. Kunststoffbauteil
  5. 5. Kohlebürste
  6. 6. Bürstenhalterbaugruppe
  7. 7. Niet
  8. 8. Unterlegscheibe
  9. 9. Ölabscheibe
  10. 10. Potentiometer
  11. 11. Anker
  12. 12. Blechpaket
  13. 13. Isolierlack
  14. 14. Welle
  15. 15. Einstellscheibe
  16. 16. Federringscheibe
  17. 17. Ausgleichsmasse
  18. 18. Lackdraht
  19. 19. Magnet-Sicherungsstift
  20. 20. Permanentmagnet
  21. 21. Kugellager
  22. 22. Stahlgehäuse

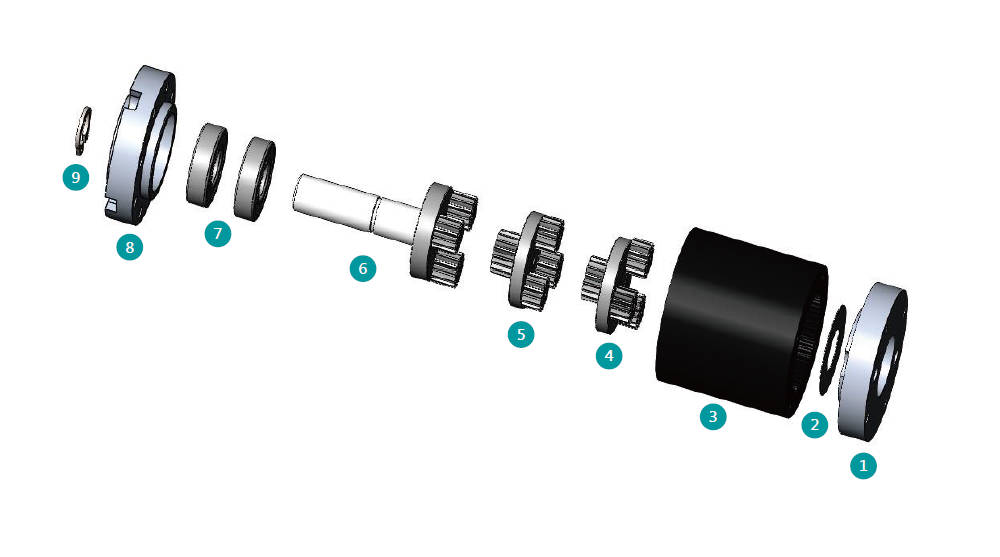

  1. 1. Motoranschlussplatte
  2. 2. Unterlegscheibe
  3. 3. Innenzahnring
  4. 4. Planetenrad
  5. 5. Planetenträger
  6. 6. Getriebe-Abtriebswelle
  7. 7. Wälzlager
  8. 8. Vorderer Getriebedeckel
  9. 9. Sicherungsring
