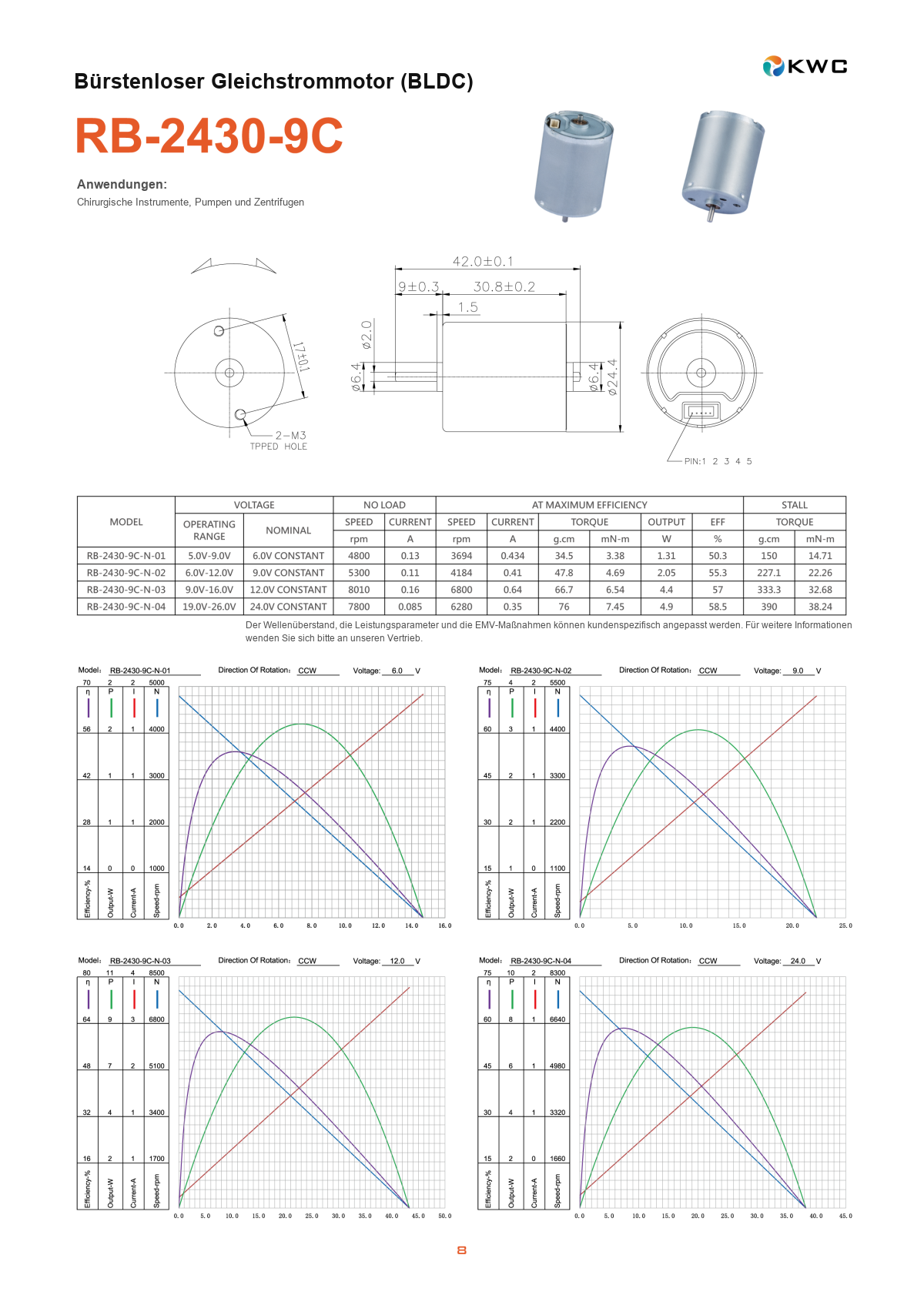

RB-2430 ist ein BLDC-Motor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
Bezeichnung auf dieser Website: RB-2430. Die verlinkten Produktunterlagen und Varianten verwenden die Kennzeichnung RB-2430-9C. Bitte bestätigen Sie bei Bestellung die vollständige Ausführung und den Zeichnungsstand.
RB-2430 ist ein 24 mm bürstenloser DC-Motor (BLDC) von KWC Motor für Elektrische Ventile, medizinische Mikropumpen, Luftpumpen, Wasserpumpen. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
Speziell entwickelt für chirurgische Antriebssysteme, medizinische Zentrifugen sowie elektronische Blutdruckmessgeräte, bei denen präzise und zuverlässige Leistung entscheidend ist. Die bürstenlose Konstruktion bietet geringe Störeinflüsse und hohe Zuverlässigkeit – für einen stabilen Betrieb in kritischen Momenten.
Dank des hohen Drehmoments ideal für elektrische Ventile, Vakuumpumpen, Luft-/Wasserpumpen sowie Massagepistolen/Massagegeräte – mit ruhigem, stabilem Lauf auch unter hoher Last.
* Datenquelle: KWC RB-2430 Datenblatt. Individuelle Anpassungen von Spannung, Drehzahl und Wellenlänge sind möglich.
| Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung |
|---|---|---|---|---|---|---|
| RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g.cm | 1.31 W |
| RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g.cm | 2.05 W |
| RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g.cm | 4.40 W |
| RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g.cm | 4.90 W |
Hinweis zur Individualisierung: Wellenlänge, Leistungsparameter sowie EMV-Maßnahmen können kundenspezifisch angepasst werden. Bitte kontaktieren Sie unseren Vertrieb für Details.
Dongguan XinHuizhan ist kein Handelsunternehmen.
Wir verfügen über eine eigene Werkzeugabteilung und automatisierte Montagelinien.
✔ Preisvorteil: Ab-Werk-Preise ohne Zwischenhändleraufschläge.
✔ Effiziente Kommunikation: Direkte Abstimmung mit unserem Engineering-Team, schnelle Reaktion.
Für die RB-2430-Serie
bieten wir flexible OEM/ODM-Lösungen:
✔ Leistung: Spannung (5V–26V), Drehzahl, Hochdrehmoment-Anpassung.
✔ Mechanik: Wellenlänge, Wellenform (D-Welle/Gewinde), Befestigungsbohrungen.
✔ Montage: Vormontage von Getrieben, Schnecken, Encodern sowie Kabel-/Anschlusslösungen.
Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
| Vergleichspunkt | KWC RB-2430-9C (BLDC) | Traditioneller 24-mm-Bürstenmotor |
|---|---|---|
| Lebensdauer | Abhängig von Lastprofil, Temperatur und Ausführung; durch Anwendungstest zu bestätigen. | Abhängig von Lastprofil, Temperatur und Ausführung; durch Anwendungstest zu bestätigen. |
| Drehmoment | ✔ Stark (30,8mm langes Gehäuse) | ⚠ Durch Bürstenstrom begrenzt |
| EMI (Elektromagnetische Störungen) | ✔ Niedrig (keine Funkenbildung, geeignet für Medizintechnik) | ✘ Hoch (Funkenbildung an Bürsten) |
| Baulänge | ✔ 30,8mm (hohe Leistung) | ⚠ Üblicherweise kürzer |
Der RB-2430 nutzt ein Außenläufer-Design (External Rotor). Im Vergleich zu Innenläufermotoren besitzt ein Außenläufer eine größere Rotations-/Trägheitsmasse.
Das bedeutet: Bei gleicher Baugröße kann er ein höheres Drehmoment sowie eine stabilere Drehzahl liefern – ideal für Anwendungen mit stark schwankender Last, z. B. chirurgische Antriebssysteme und Zentrifugen.
Egal ob Sie kostenlose Auslegungsempfehlungen, Muster oder eine Anfrage (RFQ) benötigen – wir unterstützen Sie umgehend.
Bitte senden Sie Ihre Spezifikation und den gewünschten Termin. Technische Rückfragen, Vertraulichkeit und Antworttermin stimmen wir projektbezogen ab.
