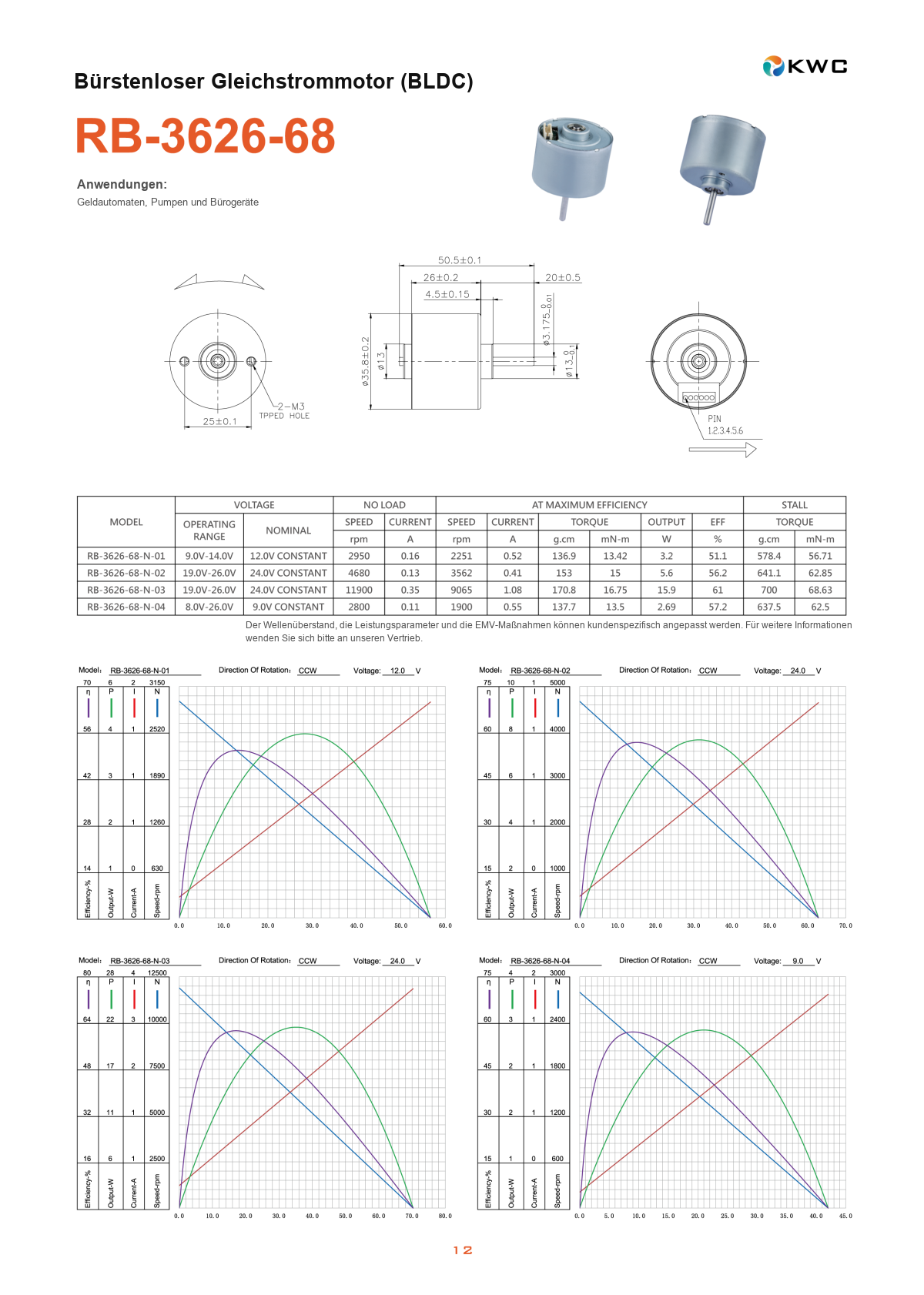

RB-3626 ist ein BLDC-Motor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
Bezeichnung auf dieser Website: RB-3626. Die verlinkten Produktunterlagen und Varianten verwenden die Kennzeichnung RB-3626-68. Bitte bestätigen Sie bei Bestellung die vollständige Ausführung und den Zeichnungsstand.
RB-3626 ist ein 36 mm bürstenloser DC-Motor (BLDC) von KWC Motor für Geldautomaten, Verkaufsautomaten, Bürodrucker, Projektoren. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
Präziser und gleichmäßiger Antrieb für Geldautomaten (ATM), Verkaufsautomaten, Büro-/Drucksysteme sowie Projektoren. Das flache Design (26mm) erleichtert die Integration in kompakte Einbauräume.
Weit verbreitet in medizinischen Mikropumpen, elektrischen Ventilen, Massagegeräten und Elektrorasierern. Durch das Außenläuferprinzip mit geringer Vibration sinken Geräuschentwicklung und Laufunruhe deutlich.
* Datenquelle: KWC RB-3626 Datenblatt. Individuelle Anpassungen von Spannung, Drehzahl und Wellenlänge sind möglich.
| Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Ausgangsleistung |
|---|---|---|---|---|---|---|
| RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g.cm | 3.2 W |
| RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g.cm | 5.6 W |
| RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g.cm | 15.9 W |
| RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g.cm | 2.69 W |
Hinweis zur Individualisierung: Wellenlänge, Leistungsparameter sowie EMV-Maßnahmen können kundenspezifisch angepasst werden. Bitte kontaktieren Sie unseren Vertrieb für Details.
Dongguan XinHuizhan ist kein Handelsunternehmen.
Wir verfügen über eine eigene Werkzeugabteilung und automatisierte Montagelinien.
✔ Preisvorteil: Ab-Werk-Preise ohne Zwischenhändleraufschläge.
✔ Effiziente Kommunikation: Direkte Abstimmung mit unserem Engineering-Team, schnelle Reaktion.
Für die RB-3626-Serie
bieten wir flexible OEM/ODM-Lösungen:
✔ Leistung: Spannung (8V–26V), Drehzahl, Anpassung für hohes Drehmoment.
✔ Mechanik: Wellenlänge, Wellenform (D-Welle/Gewinde), Befestigungsbohrungen.
✔ Montage: Vormontage von Getrieben, Schnecken, Encodern sowie Kabel-/Anschlusslösungen.
Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
| Vergleichspunkt | KWC RB-3626-68 (Außenläufer) | Standard 36mm Innenläufermotor |
|---|---|---|
| Drehmomentkonstanz | ✔ Hervorragend (hohes Trägheitsmoment) | ⚠ Durchschnittlich |
| Drehmoment | ✔ Stark (max. 170 g·cm) | ⚠ Durch Rotorgröße begrenzt |
| EMI (Elektromagnetische Störungen) | ✔ Niedrig (keine Funkenbildung) | ✘ Hoch (Bürstenmotor) |
| Baulänge | ✔ 26mm (flach) | ⚠ Üblicherweise länger |
Egal ob Sie kostenlose Auslegungsempfehlungen, Muster oder eine Anfrage (RFQ) benötigen – wir unterstützen Sie umgehend.
Bitte senden Sie Ihre Spezifikation und den gewünschten Termin. Technische Rückfragen, Vertraulichkeit und Antworttermin stimmen wir projektbezogen ab.
