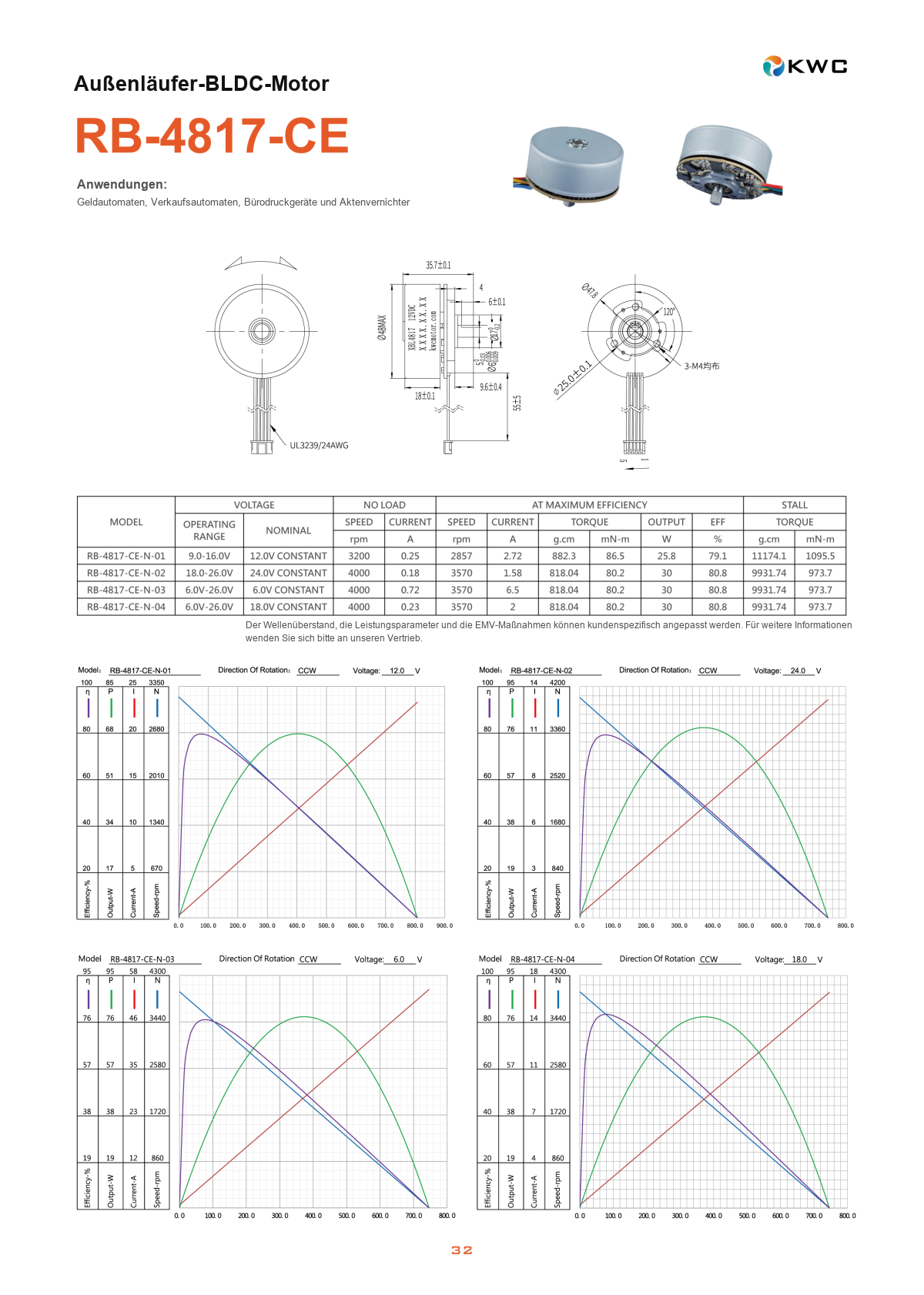

RB-4817 ist ein Außenläufer-BLDC-Motor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
Bezeichnung auf dieser Website: RB-4817. Die verlinkten Produktunterlagen und Varianten verwenden die Kennzeichnung RB-4817-CE. Bitte bestätigen Sie bei Bestellung die vollständige Ausführung und den Zeichnungsstand.
RB-4817 ist ein flacher 48 mm Außenläufer-BLDC-Motor mit nur 18,0 mm Gehäusedicke. Die Bauform liefert hohes Drehmoment bei begrenztem Bauraum und eignet sich für Geräte, in denen ein kurzer Motor mit stabiler, effizienter Kraftabgabe benötigt wird.
Der flache Außenläuferaufbau unterstützt hohe Anfahrkraft und ruhigen Lauf für Einzugsmodule, Verriegelungen, Fördermechanik und kompakte Aktuatoren in Büro- und Self-Service-Geräten.
Mit 9 V bis 26 V Versorgung, hohem Blockiermoment und guter Wärmeabfuhr eignet sich RB-4817 für Anwendungen mit begrenzter Einbauhöhe und höherer Lastanforderung.
* Datenquelle: KWC RB-4817 Spezifikationsdaten. Spannung, Drehzahl, Welle, Kabel und Montage können projektspezifisch angepasst werden.
| Parameter | RB-4817-CE | Hinweis |
|---|---|---|
| Motortyp | Außenläufer-BLDC-Motor | Flache Hochmoment-Bauform |
| Außendurchmesser | 47,8 mm | 48 mm Klasse |
| Gehäusedicke | 18,0 mm | Für flache Einbauräume |
| Spannungsbereich | 9 V - 26 V | Projektbezogene Anpassung möglich |
| Leerlaufdrehzahl | 3.200 - 4.000 U/min | Abhängig von Wicklung und Spannung |
| Max. Effizienz-Drehmoment | 818 - 882 g.cm | Für hohe Last bei kompakter Bauform |
| Blockiermoment | 9.931 - 11.174 g.cm | Kurzzeitwert, Auslegung prüfen |
| Max. Ausgangsleistung | 25,8 W - 30 W | Je nach Betriebspunkt |
KWC Motor unterstützt Entwicklung, Musterbau und Serienfertigung für kompakte BLDC-Antriebssysteme.
Spannung, Wicklung, Drehzahl, Drehmoment, Wellenform, Kabel, Steckverbinder und Montagepunkte können projektbezogen ausgelegt werden.
Die Auswahl wird auf Lastprofil, Bauraum, Geräuschziel, Lebensdauer und Prüfanforderungen abgestimmt.
Senden Sie Spannung, Last, Drehzahl, Bauraum und Zielstückzahl. KWC Motor unterstützt Datenblattprüfung, Muster und OEM/ODM-Anpassung.
