Produktauswahl und Betriebsbedingungen
RP16 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP16 ist ein 16 mm Präzisions-Planetengetriebe von KWC Motor für Φ16 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🔒 Intelligente Sicherheit & elektronische Schlösser
Speziell entwickelt für Fingerabdruck-Haustürschlösser, elektronische Tresorschlösser und Hotelschlösser. Dank der kompakten Baugröße (16 mm) lässt sich das RP16 problemlos in das Schlossgehäuse integrieren. Das momentane Anti-Vandalismus-Drehmoment von bis zu 0,9 N·m gewährleistet ein zuverlässiges Öffnen und Schließen des Riegels.
🤖 Präzisionsgeräte & Robotik
Weit verbreitet in Mikro-Roboter-Gelenken, medizinischen Infusions-/Injektionspumpen und optischen Justiersystemen. Die mehrstufige Planetengetriebe-Konstruktion (bis zu 1:509) ermöglicht eine feinfühlige Drehzahlregelung und eine gleichmäßige Drehmomentabgabe.
Technische Spezifikationen des RP16-Getriebes

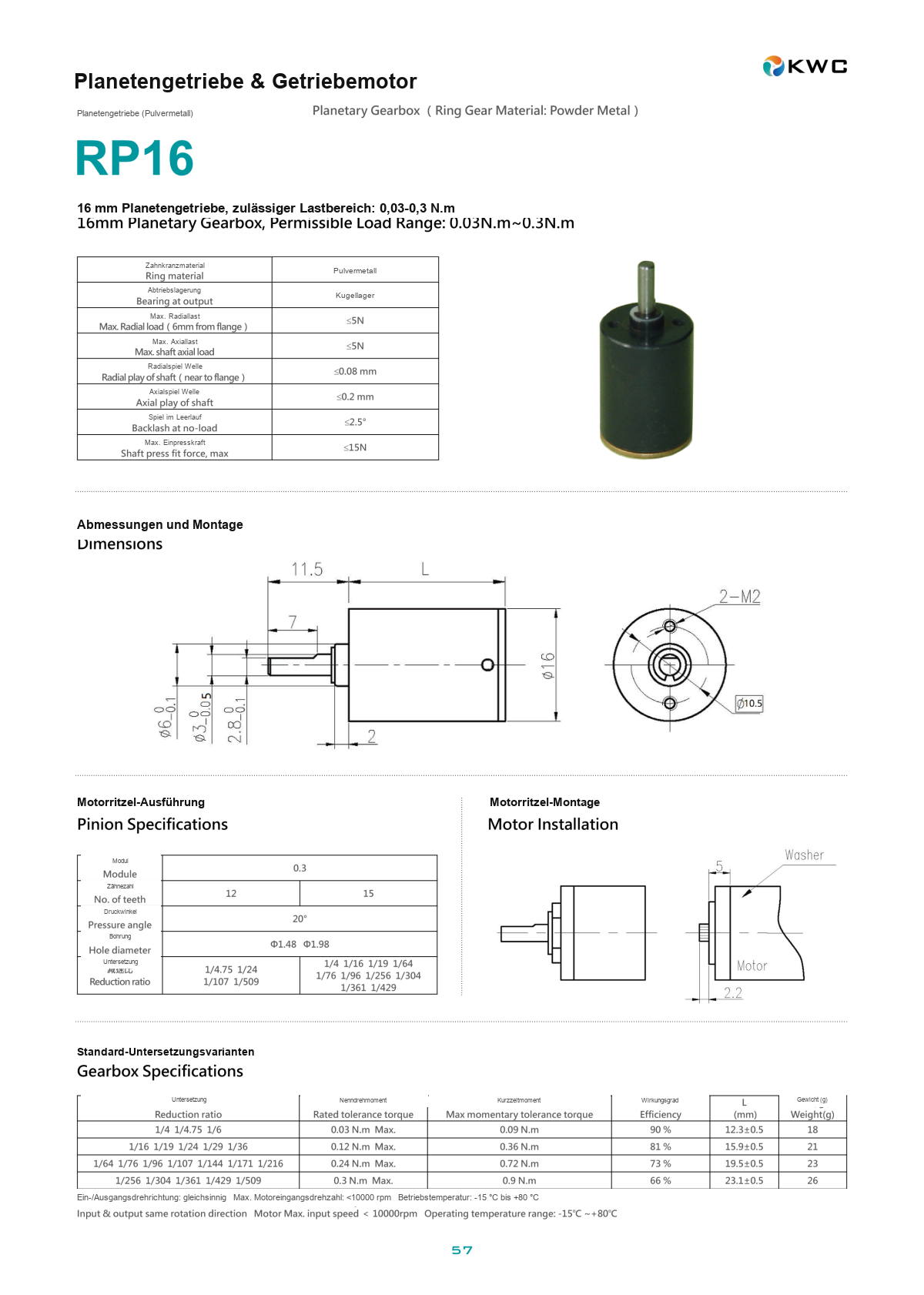

ℹ️ Datenquelle: KWC RP16 Datenblatt. Kombinierbar mit Mikro-Gleichstrommotoren (DC-Motoren) unterschiedlicher Drehzahlen zur Anpassung an die gewünschte Ausgangsleistung.
| Übersetzungsverhältnis |
Stufen |
Länge L (mm) |
Nennmoment |
Max. Momentanmoment |
Wirkungsgrad |
| 1/4 ~ 1/6 |
1 |
12,3 ±0,5 |
0,03 N·m (0,3 kg·cm) |
0,09 N·m |
90% |
| 1/16 ~ 1/36 |
2 |
15,9 ±0,5 |
0,12 N·m (1,2 kg·cm) |
0,36 N·m |
81% |
| 1/64 ~ 1/216 |
3 |
19,5 ±0,5 |
0,24 N·m (2,4 kg·cm) |
0,72 N·m |
73% |
| 1/256 ~ 1/509 |
4 |
23,1 ±0,5 |
0,30 N·m (3,0 kg·cm) |
0,90 N·m |
66% |
* Hinweise: Getriebe-Außendurchmesser 16 mm, Innenzahnring aus Pulvermetall. Maximale radiale Belastung der Abtriebswelle ≤ 5 N.
Warum KWC RP16 Mikro-Getriebemotor?
🏭 Präzise Fertigung
Innenzahnring gefertigt mittels Pulvermetallurgie (Powder Metal)
- ✔ Hohe Festigkeit: Metallzahnräder halten deutlich höheren Stoßmomenten stand als Kunststoffzahnräder.
- ✔ Hohe Maßgenauigkeit: Radiales Spiel ≤ 0,08 mm für präzise Kraftübertragung.
🔧 Flexible Anpassung (Customization)
Für die RP16-Serie:
- ✔ Motoranpassung: Kombinierbar mit Mikro-Motoren von 3 V bis 12 V und unterschiedlichen Drehzahlen.
- ✔ Abtriebswelle: D-Welle, Gewindewelle oder doppelte Flachwelle verfügbar.
- ✔ Schmierstoffe: Wahlweise Weittemperaturfette (-15 °C bis +80 °C).
🛡️ Stabile Qualität
- ✔ 100-%-Endprüfung: Geräusch- und Leerlaufstromprüfung.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkäufern (Purchasing FAQ)
- F: Welche Zahnradwerkstoffe werden verwendet? A: Werkstoff und Wärmebehandlung sind anhand der konkreten Ausführung zu bestätigen. Die Haltbarkeit hängt zusätzlich von Lastkollektiv, Schmierung und Temperatur ab.
- F: Welches maximale Drehmoment ist möglich?
A: Abhängig vom Übersetzungsverhältnis beträgt das maximale Nennmoment bis zu 0,3 N·m (ca. 3 kg·cm). Kurzzeitig (z. B. beim Blockieren oder Anlaufen) sind Stoßmomente bis 0,9 N·m zulässig – ideal für elektronische Schließvorgänge.
- F: Wie hoch ist die Lebensdauer?
A: Das RP16 verwendet ölgetränkte Gleitlager (Sleeve Bearings) und bietet unter Standardlast sowie im empfohlenen Temperaturbereich (-15 °C bis +80 °C) eine sehr gute Lebensdauer. Die tatsächliche Lebensdauer hängt vom Einschaltdauer-Profil ab; auf Wunsch stellen wir einen Lebensdauertestbericht zur Verfügung.
Auf der Suche nach einem 16-mm-Präzisions-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für elektronische Schlösser oder Beratung zu Mikro-Antriebslösungen – unsere Ingenieure unterstützen Sie gerne.
