Produktauswahl und Betriebsbedingungen
RP22 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP22 ist ein 22 mm Präzisions-Planetengetriebe von KWC Motor für Φ22 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🏠 Smart Home & elektrische Vorhänge
Entwickelt für motorisierte Jalousien, Rohrmotoren und automatische Türschlösser. Die robuste Konstruktion des RP22 widersteht zuverlässig den Zugkräften beim Heben/Senken von Vorhängen. Pulvermetall-Zahnräder sorgen für einen leisen Lauf.
⚕️ Medizintechnik & Automatisierung
Weit verbreitet in Präzisions-Infusionspumpen, chirurgischen Instrumenten und kleinen Robotik-/Manipulatorarmen. Die ausgezeichnete axiale Tragfähigkeit (max. 6 N) macht es ideal für Spindelantriebe oder Schubstangen-Anwendungen.

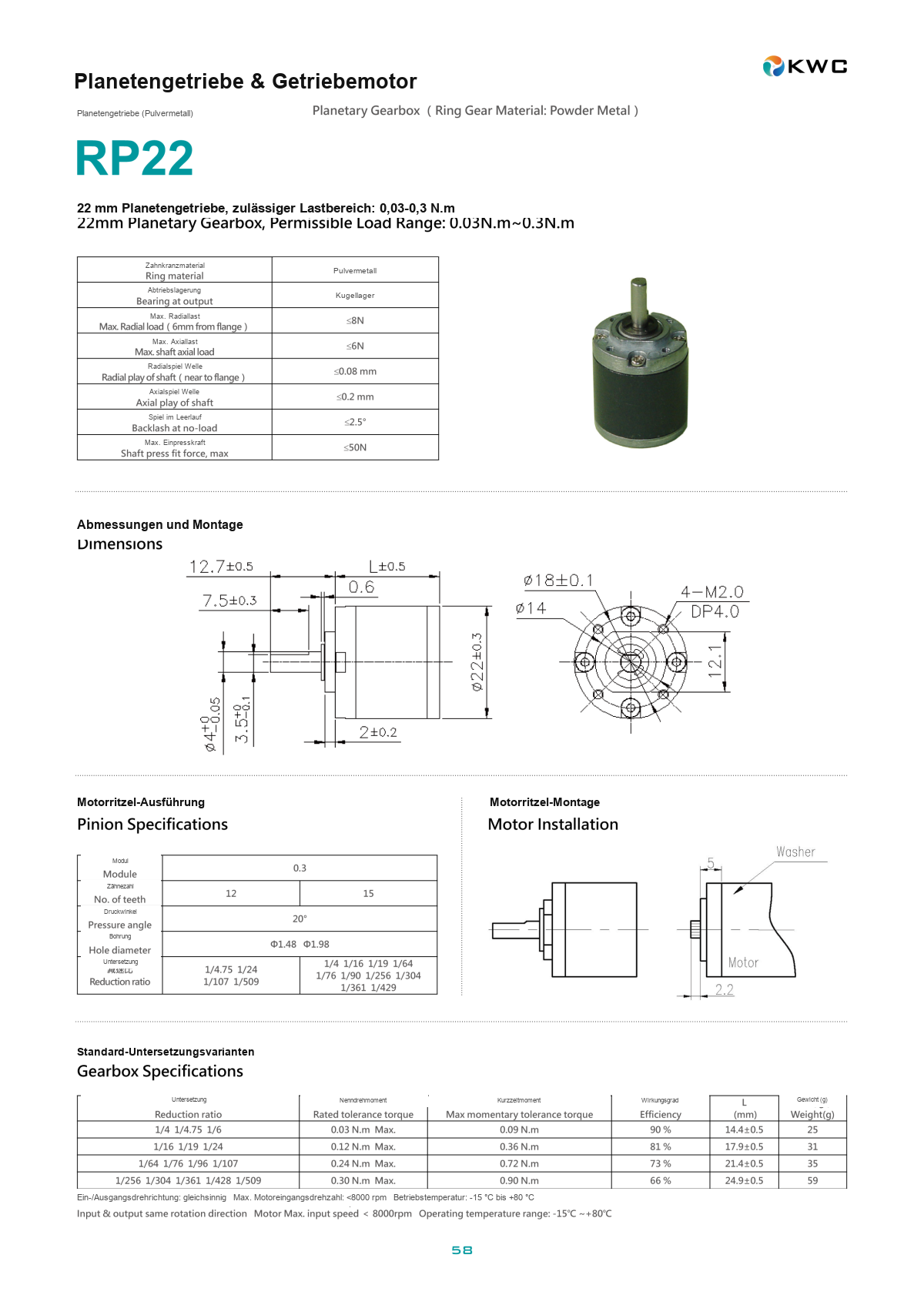

Technische Spezifikationen des RP22-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP22 Datenblatt. Kompatibel mit 22-mm-Gleichstrommotoren – bürstenbehaftet oder bürstenlos.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/4 ~ 1/6 |
1 |
14,4 ±0,5 |
0,03 N·m |
0,09 N·m |
90% |
| 1/16 ~ 1/24 |
2 |
17,9 ±0,5 |
0,12 N·m |
0,36 N·m |
81% |
| 1/64 ~ 1/107 |
3 |
21,4 ±0,5 |
0,24 N·m |
0,72 N·m |
73% |
| 1/256 ~ 1/509 |
4 |
24,9 ±0,5 |
0,30 N·m |
0,90 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 22 mm, Wellendurchmesser 4 mm. Maximale radiale Last an der Abtriebswelle 8 N, maximale axiale Last 6 N, maximale Presskraft 50 N.
Warum KWC RP22 Planetengetriebe?
🏭 Robuste, langlebige Konstruktion
Mit Pulvermetall-Zahnrädern (Powder Metal) und optimiertem Lagerdesign.
- ✔ Hohe Tragfähigkeit: Max. Presskraft auf die Abtriebswelle bis 50 N – deutlich über dem Standard vergleichbarer Produkte.
- ✔ Stoßfest: Metall-Zahnradkonstruktion bewältigt zuverlässig kurzzeitige Anlauf- und Stoßmomente.
🔧 Flexible Anpassung (Customization)
Für die RP22-Serie:
- ✔ Motoranpassung: Optimale Kombination mit 22-mm-Bürstenmotoren (z. B. RS-2230) oder BLDC-Motoren.
- ✔ Abtriebswelle: D-Welle, Gewindewelle oder Rändelwelle möglich.
- ✔ Umgebungsanpassung: Optional mit Tieftemperaturfett (-15 °C) oder Hochtemperaturfett (+80 °C).
🛡️ Stabile Qualität
- ✔ Präzise Montage: Radiales Spiel innerhalb von 0,08 mm.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Was sind die Hauptunterschiede zwischen RP22 und RP16?
A: Neben dem unterschiedlichen Durchmesser (22 mm vs. 16 mm) bietet das RP22 eine deutlich höhere mechanische Festigkeit. Die Welle des RP22 kann eine Presskraft von 50 N aufnehmen (z. B. bei der Montage von Presssitz-Zahnrädern), während das RP16 bei ca. 15 N liegt. Wenn Sie höhere Lasten antreiben oder Riemen-/Zahnradtriebe einsetzen, ist das RP22 die robustere Wahl.
- F: Ist dieses Getriebe für elektrische Vorhänge geeignet?
A: Ja, sehr gut. Elektrische Vorhänge benötigen oft höhere Hubkräfte und sind geräuschempfindlich. Die Pulvermetall-Zahnräder des RP22 liefern das erforderliche Drehmoment bei gleichzeitig leiserem Lauf als geschnittene Zahnräder und halten die Zugkräfte beim Anlauf zuverlässig aus.
- F: Welche Eingangsdrehzahl wird empfohlen?
A: Wir empfehlen eine maximale Eingangsdrehzahl des Motors von < 8000 U/min. Zu hohe Eingangsdrehzahlen beschleunigen den Fettverbrauch und den Zahnradverschleiß. Für Anwendungen mit höheren Drehzahlen bieten wir auf Anfrage eine kundenspezifische Schmierstofflösung an.
Auf der Suche nach einem robusten 22-mm-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für medizinische Pumpen oder Beratung zu Vorhang-/Smart-Home-Lösungen – wir unterstützen Sie gerne.
