Produktauswahl und Betriebsbedingungen

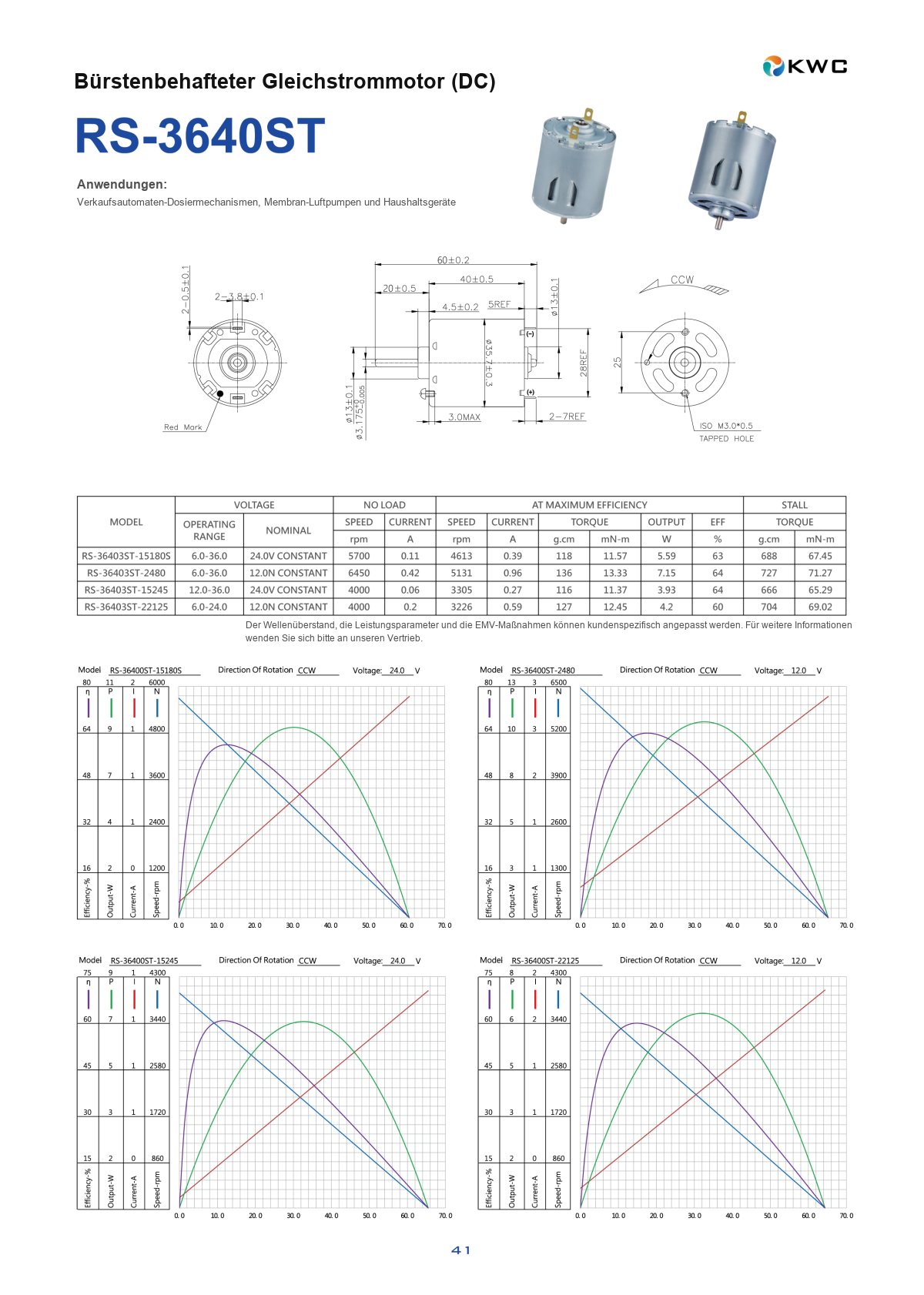

RS-3640ST ist ein Bürsten-DC-Motor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Betriebsspannung, Lastdrehzahl, erforderliches Drehmoment, Bauraum, Einschaltdauer und Stückzahl angeben.
- Leerlaufwerte und Werte am Punkt des maximalen Wirkungsgrads sind keine pauschale Freigabe für Dauerbetrieb. Temperatur und Lastprofil sind zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RS-3640ST ist ein 36 mm bürstenbehafteter DC-Motor von KWC Motor für Verkaufsautomaten, Elektrowerkzeuge, Luftkompressoren, Automotive-Komponenten. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🎰 Verkaufsautomaten & gewerbliche Geräte
Entwickelt für Verkaufsautomaten (Vending Machines) – z. B. für Spiral-/Federkanal-Antriebe – sowie für Kaffeeautomaten. In Kombination mit einem Getriebe liefert der RS-3640ST ein stabiles, zuverlässiges niedrigdrehendes Hochdrehmoment, sorgt für eine präzise Warenabgabe und bietet eine lange Lebensdauer.
💨 Luftpumpen & Elektrowerkzeuge
Weit verbreitet in medizinischen/industriellen Luftpumpen sowie kleinen Elektrowerkzeugen. Dank des weiten Spannungsbereichs von 6V–36V und einer Ausgangsleistung von etwa 7 W erfüllt er die Anforderungen von Membranpumpen an einen dauerhaft stabilen Luftstrom.
RS-3640ST Technische Spezifikationen (Technical Specifications)
ℹ️ Datenquelle: KWC RS-3640ST Spezifikation. Unterstützung für kundenspezifische Ausführungen hinsichtlich Spannung (6V–36V) sowie Leistungsparametern durch OEM/ODM-Anpassung.
| Modell |
Betriebsspannung (Bereich) |
Nennspannung |
Leerlaufdrehzahl |
Drehzahl bei max. Wirkungsgrad |
Leistung (Output) |
Stillstandsdrehmoment (Stall) |
| RS-36403ST-151805 |
6.0V – 36.0V |
24.0V |
5.700 U/min |
4.613 U/min |
5,59 W |
688 g·cm |
| RS-36403ST-2480 |
6.0V – 36.0V |
12.0V |
6.450 U/min |
5.131 U/min |
7,15 W |
727 g·cm |
| RS-36403ST-15245 |
12.0V – 36.0V |
24.0V |
4.000 U/min |
3.305 U/min |
3,93 W |
666 g·cm |
| RS-36403ST-22125 |
6.0V – 24.0V |
12.0V |
4.000 U/min |
3.226 U/min |
4,20 W |
704 g·cm |
* Hinweise zur Anpassung: Wellendurchmesser 3,175 mm (1/8 Zoll), Gehäuselänge 40 mm. Bürstenmaterial, Abtriebswellenlänge sowie EMV/EMC-Entstörbauteile können kundenspezifisch angepasst werden.
Warum KWC als Ihren Lieferanten für Bürstenmotoren wählen?
🏭 Hersteller direkt ab Werk (Factory Direct)
Dongguan XinHuizhan Electromechanical verfügt über automatisierte Produktionslinien für Bürstenmotoren.
- ✔ Breite Größenabdeckung: Werkzeuge/Formen für 28 mm, 36 mm, 42 mm und weitere Baugrößen.
- ✔ Kapazitätssicherung: Geeignet für großvolumige Aufträge im Bereich gewerbliche Geräte und Haushaltsgeräte.
🔧 Flexible Anpassung (Customization)
Für die RS-3640ST-Serie:
- ✔ Weitbereichsspannung: Wicklungsanpassung von 6V bis 36V möglich.
- ✔ Konstruktionsoptionen: Optional mit Exzenter (für Vibration) oder Zahnrad (für Untersetzung/Getriebe).
- ✔ Zubehör: Vorgecrimpte/vorgelötete Kabel, PCB sowie Steckverbinder.
🛡️ Stabile Qualität
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkäufern (Purchasing FAQ)
- F: Ist das ein 540-Motor?
A: Nicht vollständig. Der RS-3640ST hat 36 mm Durchmesser (wie ein 540), jedoch eine Länge von 40 mm (ein 540 liegt typischerweise bei ca. 50 mm). Dadurch eignet er sich besser bei begrenztem Einbauraum und behält zugleich das hohe Drehmoment der 36-mm-Baugröße.
- F: Ist er für 24V-Verkaufsautomaten geeignet?
A: Ja, sehr gut. Das Modell RS-36403ST-15245 ist für 24V-Systeme ausgelegt (4.000 U/min). In Kombination mit einem Getriebe liefert es eine optimale Ausgabegeschwindigkeit und genügend Drehmoment für den Warenkanal.
- F: Können Sie 3D-Daten für die Konstruktion bereitstellen?
A: Ja. Bitte klicken Sie unten auf „Anfrage senden“, wir stellen 3D-Daten im STP-Format zur Verfügung.
Suchen Sie einen Motor für Verkaufsautomaten/Luftpumpen? Kontaktieren Sie die KWC-Ingenieure.
Ob Sie 36-mm-Muster benötigen oder eine Anfrage für Großmengen – wir unterstützen Sie umgehend.
