Produktauswahl und Betriebsbedingungen

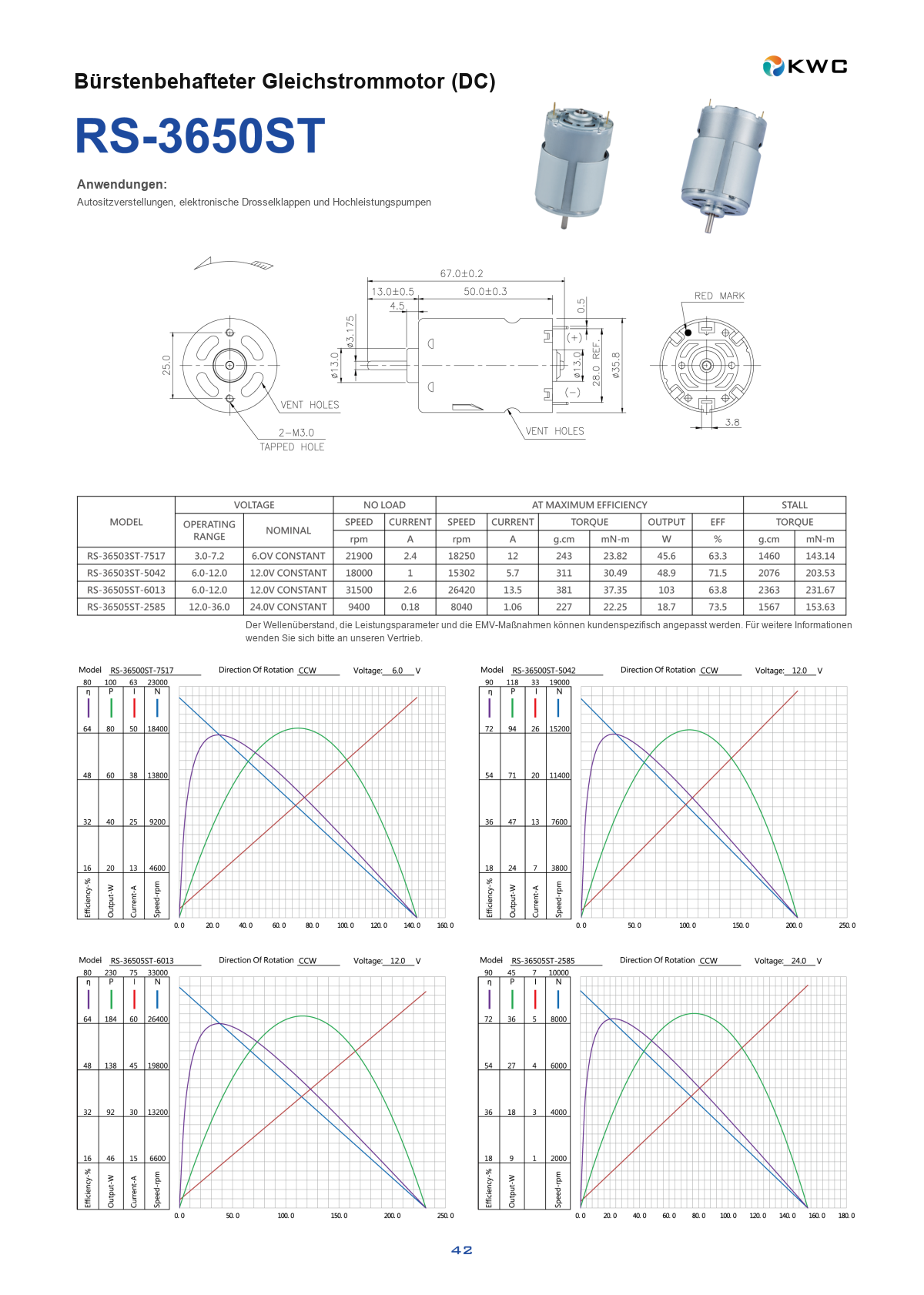

RS-3650ST ist ein Bürsten-DC-Motor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Betriebsspannung, Lastdrehzahl, erforderliches Drehmoment, Bauraum, Einschaltdauer und Stückzahl angeben.
- Leerlaufwerte und Werte am Punkt des maximalen Wirkungsgrads sind keine pauschale Freigabe für Dauerbetrieb. Temperatur und Lastprofil sind zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RS-3650ST ist ein 36 mm bürstenbehafteter DC-Motor von KWC Motor für Elektrische Sitzverstellung, elektronische Drosselklappensteuerung, Staubsauger, Haartrockner. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🚗 Elektrische Fahrzeugkomponenten (Automotive)
Entwickelt für elektrische Sitzverstellung sowie Electronic Throttle Control (ETC). Der RS-3650ST liefert bei niedrigen Drehzahlen ein sehr hohes Anlaufdrehmoment, sorgt für einen ruhigen Lauf der Mechanik und bietet eine automotive-taugliche, hohe Zuverlässigkeit.
💨 RC-Modelle & Hochleistungs-Haushaltsgeräte
Weit verbreitet in RC-Modellen, Staubsaugern sowie Luft- und Wasserpumpen. Das Modell RS-36505ST-6013 erreicht bis zu 31.500 U/min und 37 W – ideal als „Power-Heart“ für Racing-Modelle und leistungsstarke Pumpenanwendungen.
RS-3650ST Technische Spezifikationen (Technical Specifications)
ℹ️ Datenquelle: KWC RS-3650ST Spezifikation. Unterstützung für Weitbereichsspannung (3V–36V) sowie EMV/EMC-Entstörmaßnahmen durch OEM/ODM-Anpassung.
| Modell |
Betriebsspannung (Bereich) |
Nennspannung |
Leerlaufdrehzahl |
Drehzahl bei max. Wirkungsgrad |
Leistung (Output) |
Stillstandsdrehmoment (Stall) |
| RS-36503ST-7517 |
3.0V – 7.2V |
6.0V |
21.900 U/min |
18.250 U/min |
23,82 W |
1460 g·cm |
| RS-36503ST-5042 |
6.0V – 12.0V |
12.0V |
18.000 U/min |
15.302 U/min |
30,49 W |
2076 g·cm |
| RS-36505ST-6013 |
6.0V – 12.0V |
12.0V |
31.500 U/min |
26.420 U/min |
37,35 W |
2363 g·cm |
| RS-36505ST-2585 |
12.0V – 36.0V |
24.0V |
9.400 U/min |
8.040 U/min |
22,25 W |
1567 g·cm |
* Hinweise zur Anpassung: Wellendurchmesser 3,175 mm, Gehäuselänge 50 mm. D-Welle, doppelte Abtriebswelle sowie EMV/EMC-Entstörbauteile können kundenspezifisch ausgeführt werden.
Warum KWC als Ihren Lieferanten für Bürstenmotoren wählen?
🏭 Hersteller direkt ab Werk (Factory Direct)
Dongguan XinHuizhan Electromechanical verfügt über automatisierte Produktionslinien für Bürstenmotoren.
- ✔ Standardabmessungen: Strikte Einhaltung internationaler 540/550-Standardmaße – problemloser Austausch.
- ✔ Kapazitätssicherung: Hohe Tageskapazität – geeignet für sprunghafte Consumer-Electronics-Nachfrage.
🔧 Flexible Anpassung (Customization)
Für die RS-3650ST-Serie:
- ✔ Optimiert für Automotive: Hochlebensdauer-Bürsten sowie Entstör-Varistoren zur EMV-Verbesserung möglich.
- ✔ Weitbereichsspannung: Wicklungen von 3V bis 36V – breite Abdeckung.
- ✔ Zubehör: Vorgecrimpte/vorgelötete Kabel, Kondensator und Steckverbinder.
🛡️ Stabile Qualität
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkäufern (Purchasing FAQ)
- F: Worin unterscheidet sich die ST-Serie von der SS-Serie?
A: Die ST-Serie weist in der Regel eine höhere Drehmoment- und Leistungsdichte auf. Beispielsweise liefert der RS-3650ST-6013 bei 12V 37 W und bis zu 2,3 kg·cm Drehmoment – ideal für Automobilkomponenten mit hoher Last oder Racing-Modelle.
- F: Ist er für Sitzverstellung im Auto geeignet?
A: Ja. Wir bieten speziell für Sitzverstellung optimierte Wicklungsvarianten mit hohem Drehmoment bei niedriger Drehzahl an. In Kombination mit Schneckengetrieben ergibt sich ein ruhiger, geräuscharmer Lauf.
- Entstörmaßnahmen können für die Anwendung geprüft werden. Die EMV-Eignung ist mit Treiber, Verkabelung, Versorgung und Einbauumgebung am vollständigen Gerät nachzuweisen; eine pauschale Freigabe für Medizin- oder Fahrzeuganwendungen ist damit nicht verbunden.
Suchen Sie einen leistungsstarken Motor für Automotive? Kontaktieren Sie die KWC-Ingenieure.
Ob Sie Sitzmotor-Muster benötigen oder eine Anfrage für Großmengen – wir unterstützen Sie umgehend.
