Produktauswahl und Betriebsbedingungen

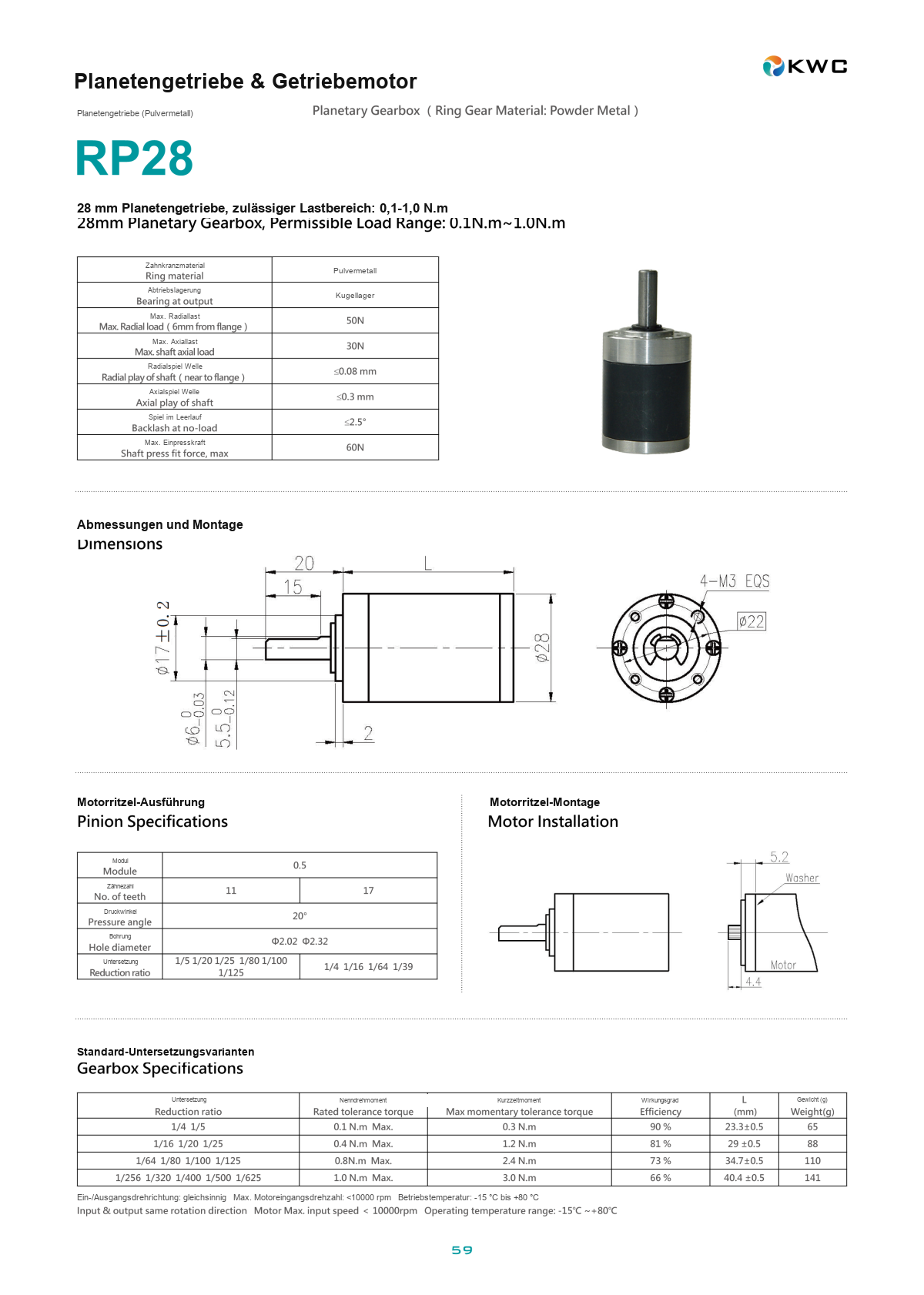

RP28 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP28 ist ein 28 mm Präzisions-Planetengetriebe von KWC Motor für Φ28 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🏭 Industrieautomation & elektrische Ventile
Entwickelt für Industrie-Fluidregelventile, Luftklappenantriebe und Verkaufsautomaten. Die Kugellager-Konstruktion gewährleistet eine stabile Kraftübertragung bei häufigem Start-Stopp-Betrieb und hohen Querkräften. Das Nennmoment beträgt bis zu 1,0 N·m.
🤖 Robotik & Präzisionsantriebe
Weit verbreitet in Antrieben von Inspektionsrobotern (Radnaben), medizinischen Peristaltikpumpen und Dreheinrichtungen für Werbedisplays. Das RP28 kann kurzzeitig Stoßmomente bis 3,0 N·m aufnehmen und schützt so das System bei Überlast vor Schäden.
Technische Spezifikationen des RP28-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP28 Datenblatt. Dank Kugellagern ideal für Umgebungen mit hoher Belastung.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/4 ~ 1/5 |
1 |
23,3 ±0,5 |
0,1 N·m |
0,3 N·m |
90% |
| 1/16 ~ 1/25 |
2 |
29,0 ±0,5 |
0,4 N·m |
1,2 N·m |
81% |
| 1/64 ~ 1/125 |
3 |
34,7 ±0,5 |
0,8 N·m |
2,4 N·m |
73,9% |
| 1/256 ~ 1/625 |
4 |
40,4 ±0,5 |
1,0 N·m |
3,0 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 28 mm, Wellendurchmesser 6 mm (D-Form 5,5 mm). Abtriebswelle mit Kugellagern. Maximale radiale Last 50 N, maximale axiale Last 30 N.
Warum KWC RP28 Planetengetriebe?
🏭 Industrie-Hochfestigkeitsstruktur
- ✔ Kugellager (Ball Bearing): Im Vergleich zu Sinter-/Gleitlagern längere Lebensdauer, geringere Reibung und deutlich höhere Seitenlastfähigkeit.
- ✔ Pulvermetall-Zahnräder: Hochdichte Metallzahnräder – verschleißfest und stoßresistent.
🔧 Flexible Anpassung (Customization)
Für die RP28-Serie:
- ✔ Motoranpassung: Kombinierbar mit 28-mm-Motoren (z. B. RS-385/395) – bürstenbehaftet oder bürstenlos.
- ✔ Abtriebswelle: 6-mm-Welle, optional mit Passfedernut, Gewinde oder Doppel-Flachprofil.
- ✔ Hohe Drehmomentspitzen: Kurzzeitig bis 3,0 N·m – geeignet für Anwendungen mit hohem Anlaufmoment.
🛡️ Stabile Qualität
- ✔ Einpress-/Presssitz-Test: Die Wellenmitte kann eine Presskraft bis 60 N aufnehmen – für eine sichere Montage.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Ist das RP28 serienmäßig mit Kugellagern ausgestattet? Welche Vorteile hat das?
A: Ja. Die Abtriebswelle des RP28 verwendet Kugellager (Ball Bearings). Im Vergleich zu Gleitlagern wie beim RP22 erhöht dies die radiale Tragfähigkeit deutlich (von 8 N auf 50 N) sowie die axiale Tragfähigkeit (von 6 N auf 30 N) und verlängert die Lebensdauer erheblich – ideal für Riemenantriebe oder Anwendungen mit Seitenkräften.
- F: Welches Drehmoment kann dieses Getriebe aufnehmen?
A: Das maximale Nennmoment des RP28 beträgt bis zu 1,0 N·m (ca. 10 kg·cm). Kurzzeitig (Momentanlast) sind bis zu 3,0 N·m (ca. 30 kg·cm) möglich – ein sehr hoher Wert in der 28-mm-Klasse.
- F: Welche Abtriebswelle ist standardmäßig vorhanden? Ist eine Anpassung möglich?
A: Standardmäßig beträgt der Abtriebswellendurchmesser 6 mm mit 5,5 mm D-Fläche. Auf Wunsch passen wir Wellenlänge, Wellenform (z. B. Gewindewelle, Doppel-D) sowie Motor-Montagebohrungen an.
Auf der Suche nach einem 28-mm-Industrie-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für Ventilantriebe oder Beratung zu Automatisierungslösungen – wir unterstützen Sie gerne.
