Produktauswahl und Betriebsbedingungen

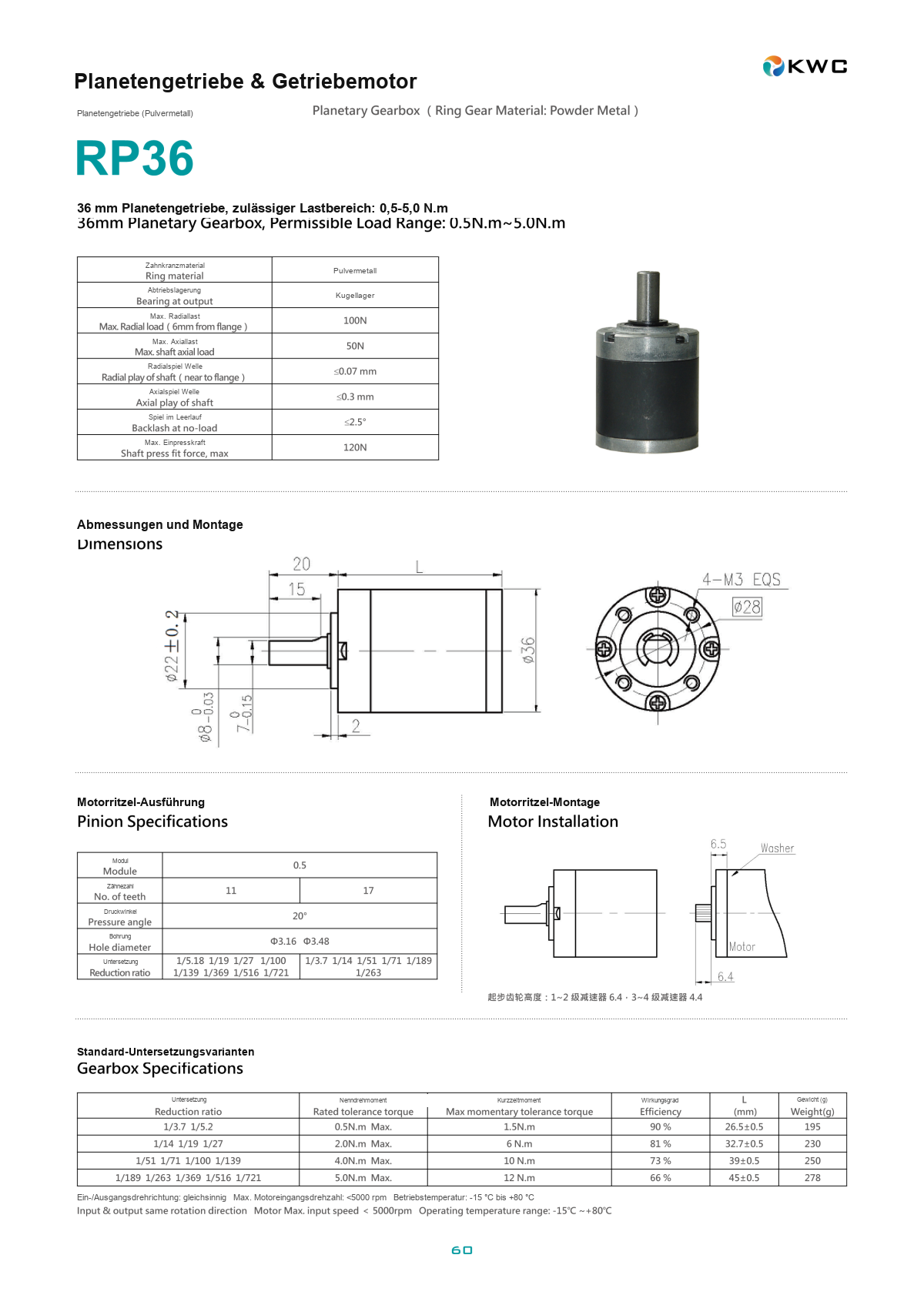

RP36 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP36 ist ein 36 mm Präzisions-Planetengetriebe von KWC Motor für Φ36 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🤖 Industrieroboter & Robotikarme
Entwickelt für Roboter-Gelenke, AGV-Radnabenantriebe und automatisierte Schweißanlagen. Mit 5,0 N·m kontinuierlichem Drehmoment und einer robusten Kugellagerstruktur bleibt der Arm auch beim Heben schwerer Lasten präzise und stabil.
🚪 Automatiktüren & Fördertechnik
Weit verbreitet in gewerblichen Schiebetüren, Industrieförderbändern und schweren, rotierenden Werbeanlagen. Das RP36 verkraftet Anlaufspitzen bis 12 N·m und meistert damit Start-Stopp-Stöße bei hohen Trägheitsmomenten.
Technische Spezifikationen des RP36-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP36 Datenblatt. Mit Kugellagern für schwere Lastumgebungen geeignet.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,7 ~ 1/5,2 |
1 |
26,5 ±0,5 |
0,5 N·m |
1,5 N·m |
90% |
| 1/14 ~ 1/27 |
2 |
32,7 ±0,5 |
2,0 N·m |
6,0 N·m |
81% |
| 1/51 ~ 1/139 |
3 |
39,0 ±0,5 |
4,0 N·m |
10 N·m |
73% |
| 1/189 ~ 1/721 |
4 |
45,0 ±0,5 |
5,0 N·m |
12 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 36 mm, Wellendurchmesser 8 mm (D-Form 7 mm). Abtriebswelle mit Wälzlagern. Maximale radiale Last 100 N, maximale axiale Last 50 N, maximale Presskraft 120 N.
Warum KWC RP36 Planetengetriebe?
🏭 Herausragende Tragfähigkeit
- ✔ 100 N radiale Last: Serienmäßige Kugellager nehmen hohe Seitenkräfte z. B. durch Riemenscheiben oder Zahnräder zuverlässig auf.
- ✔ 5,0 N·m Dauerbetrieb: Innenzahnring aus Pulvermetall – verhindert Zahnbruch auch bei hohem Drehmoment.
🔧 Flexible Anpassung (Customization)
Für die RP36-Serie:
- ✔ Motoranpassung: Ideal kombinierbar mit leistungsstarken 36-mm-Motoren (z. B. RS-555/550) – bürstenbehaftet oder bürstenlos.
- ✔ Wellenanpassung: 8-mm-Welle, optional Doppel-D, Passfedernut oder Gewinde.
- ✔ Optimierung für sehr hohe Drehmomentspitzen: Für spezielle Anwendungen kann das Zahnradmaterial so ausgelegt werden, dass es Stoßmomente > 12 N·m verkraftet.
🛡️ Stabile Qualität
- ✔ Einpress-/Presssitz-Test: Die Wellenmitte verkraftet bis zu 120 N Presskraft – sicherere Zahnradmontage.
- ✔ Präzises Spiel: Radiales Spiel innerhalb von 0,07 mm – hohe Übertragungsgenauigkeit.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Was ist der größte Unterschied zwischen RP36 und RP28?
A: Hauptsächlich Tragfähigkeit und Baugröße. Das RP36 (36 mm) ist größer als das RP28 (28 mm) und bietet mit 100 N radialer Tragfähigkeit die doppelte Kapazität des RP28 (50 N). Das Nennmoment steigt zudem von 1,0 N·m beim RP28 auf 5,0 N·m – ideal für deutlich größere Anlagen.
- F: Welche maximale Stoßbelastung ist kurzzeitig zulässig?
A: Dank der Hochfestigkeitskonstruktion beträgt das maximale Momentanmoment bis zu 12 N·m (ca. 120 kg·cm). Selbst bei Blockieren oder Not-Stopp bleibt das Getriebe damit in der Regel unbeschädigt.
- F: Wie groß ist der Wellendurchmesser?
A: Standardmäßig 8 mm mit 7 mm D-Fläche. Diese starke Welle ist auf das hohe Ausgangsdrehmoment ausgelegt und reduziert das Risiko eines Wellenbruchs unter hoher Last.
Auf der Suche nach einem 36-mm-Schwerlast-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für Roboter-Gelenkantriebe oder Antriebskonzepte für Industrieanlagen – wir unterstützen Sie gerne.
