Produktauswahl und Betriebsbedingungen
RO37 ist ein Getriebe / Getriebemotor von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RO37 ist ein 37 mm Präzisions-Planetengetriebe von KWC Motor für Φ37 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🛒 Verkaufsautomaten & kommerzielle Geräte
Entwickelt für Ausgabemotoren von Verkaufsautomaten, Mahlwerke in Kaffeemaschinen und Antriebe in Geldautomaten (ATM). Das RO37 liefert ein stabiles, drehmomentstarkes Niedrigdrehzahlverhalten (bis zu 1,0 N·m). Die Gleitlager-/Sinterlager-Ausführung läuft leise und die Lebensdauer ist für intermittierende Arbeitszyklen in kommerziellen Geräten ausgelegt.
💡 Drehlichtwerbung & Ventilantriebe
Weit verbreitet in rotierenden Werbeleuchtkästen, Bühnenbeleuchtung und Stellantrieben für Sanitär-/Heizungsventile. Die verstärkte Lagerabstützung erlaubt eine Montage-Presskraft bis 200 N, sodass Zahnräder oder Übertragungsteile direkt aufgepresst werden können – das vereinfacht die Montageprozesse.

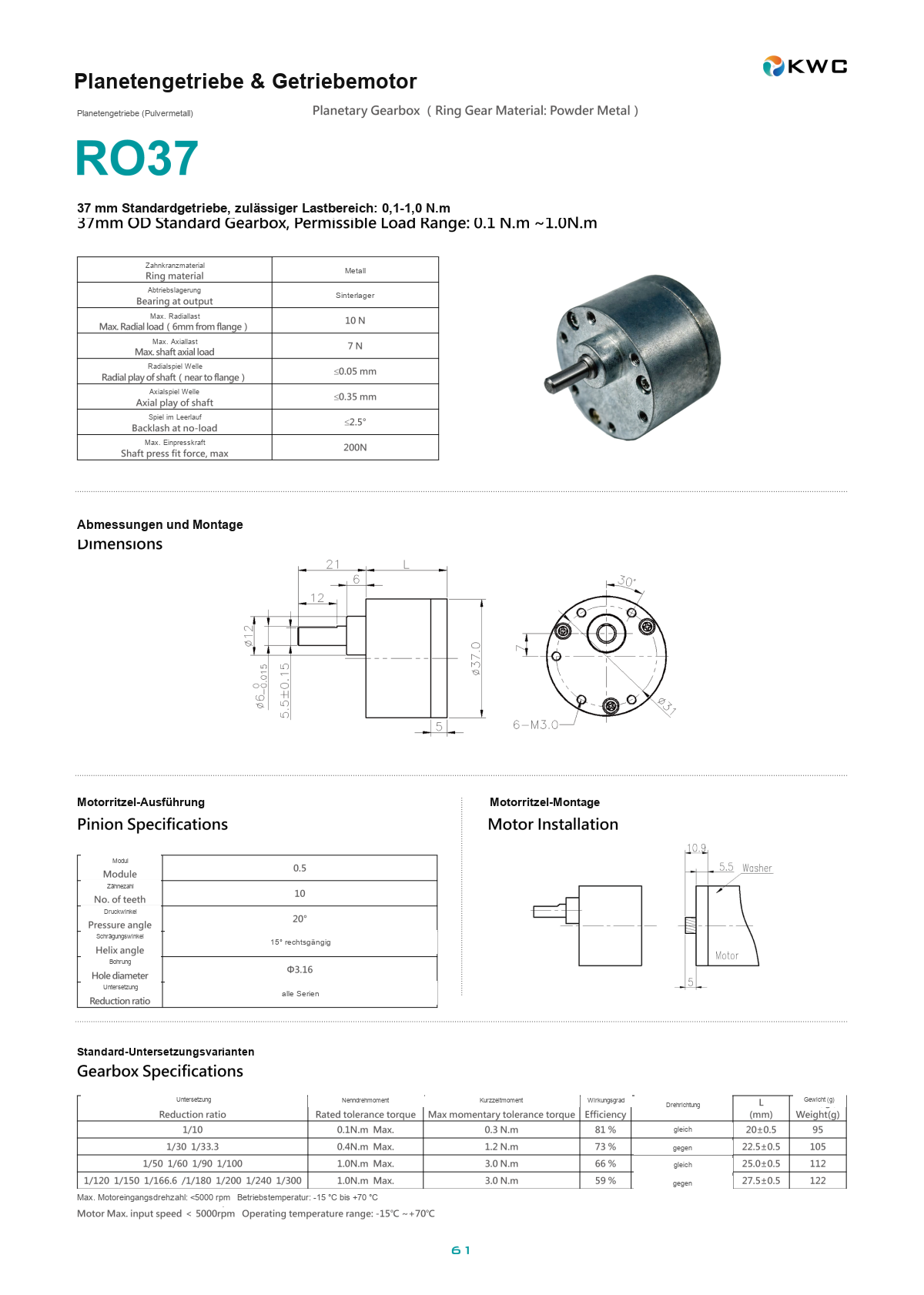

Technische Spezifikationen des RO37-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RO37 Datenblatt. Serienmäßig mit ölgetränkten Gleitlagern; verstärkte axiale Presskraft.
| Übersetzungsverhältnis (Ratio) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
Drehrichtung |
| 1/10 |
20,0 ±0,5 |
0,1 N·m |
0,3 N·m |
81% |
gleichsinnig |
| 1/30 ~ 1/33,3 |
22,5 ±0,5 |
0,4 N·m |
1,2 N·m |
73% |
gegenläufig |
| 1/50 ~ 1/100 |
25,0 ±0,5 |
1,0 N·m |
3,0 N·m |
66% |
gleichsinnig |
| 1/120 ~ 1/300 |
27,5 ±0,5 |
1,0 N·m |
3,0 N·m |
59% |
gegenläufig |
* Mechanische Parameter: Getriebe-Außendurchmesser 37 mm, Wellendurchmesser 6 mm (D-Form 5,5 mm). Max. zulässige Presskraft auf die Abtriebswelle 200 N (z. B. bei der Zahnradmontage).
Warum KWC RO37 Planetengetriebe?
🏭 Verstärktes Konstruktionsdesign
- ✔ Hohe Presskraft: Das optimierte Lagersystem verkraftet bis zu 200 N axiale Presskraft und reduziert das Risiko von Wellenschäden bei der Montage.
- ✔ Pulvermetall-Zahnräder: Innenzahnring und Planetenräder aus pulvermetallurgisch gefertigten Metallteilen – verschleißfest bei kontrollierbaren Kosten.
🔧 Flexible Anpassung (Customization)
Für die RO37-Serie:
- ✔ Universelle Kompatibilität: Kompatibel mit allen Standard-Montagebildern für 37-mm-Gleichstrommotoren.
- ✔ Abtriebswelle: Serienmäßig 6-mm-D-Welle; optional Gewindewelle oder Doppel-Flachprofil.
- ✔ Schrägverzahnung: Das Motorritzel besitzt einen Schrägungswinkel von 15° (rechtsgängig) für ruhigeren Lauf.
🛡️ Stabile Qualität
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Worin unterscheiden sich RO37 und RP36?
A: Unterschiedliche Positionierung. RP36 ist die Schwerlast-Ausführung mit Kugellagern und bis zu 5,0 N·m Nennmoment – ideal für Robotik und Hochlast. RO37 ist eine verstärkte Standard-Ausführung mit ölgetränkten Gleitlagern, bis zu 1,0 N·m Drehmoment und besserer Wirtschaftlichkeit – geeignet für Verkaufsautomaten, Ventilantriebe und allgemeine kommerzielle Anwendungen.
- F: Was bedeutet „max. Presskraft 200 N auf die Abtriebswelle“?
A: Das bedeutet, dass beim Aufpressen von Riemenscheiben oder Zahnrädern auf die Abtriebswelle eine axiale Kraft bis zu 200 N (ca. 20 kg) zulässig ist, ohne die interne Struktur zu beschädigen. Das ist besonders relevant für automatisierte Montagelinien.
- F: Sind die Zahnräder vollständig aus Metall?
A: Ja. Innenzahnring und Planetenräder des RO37 bestehen aus Pulvermetall (Powder Metal) bzw. Metall. Dadurch ist die Festigkeit und Verschleißbeständigkeit deutlich höher als bei Kunststoffgetrieben – geeignet für industrielle Umgebungen.
Auf der Suche nach einem wirtschaftlichen 37-mm-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für Verkaufsautomaten oder Beratung zu Werbe-/Ventilanwendungen – wir unterstützen Sie gerne.
