Produktauswahl und Betriebsbedingungen

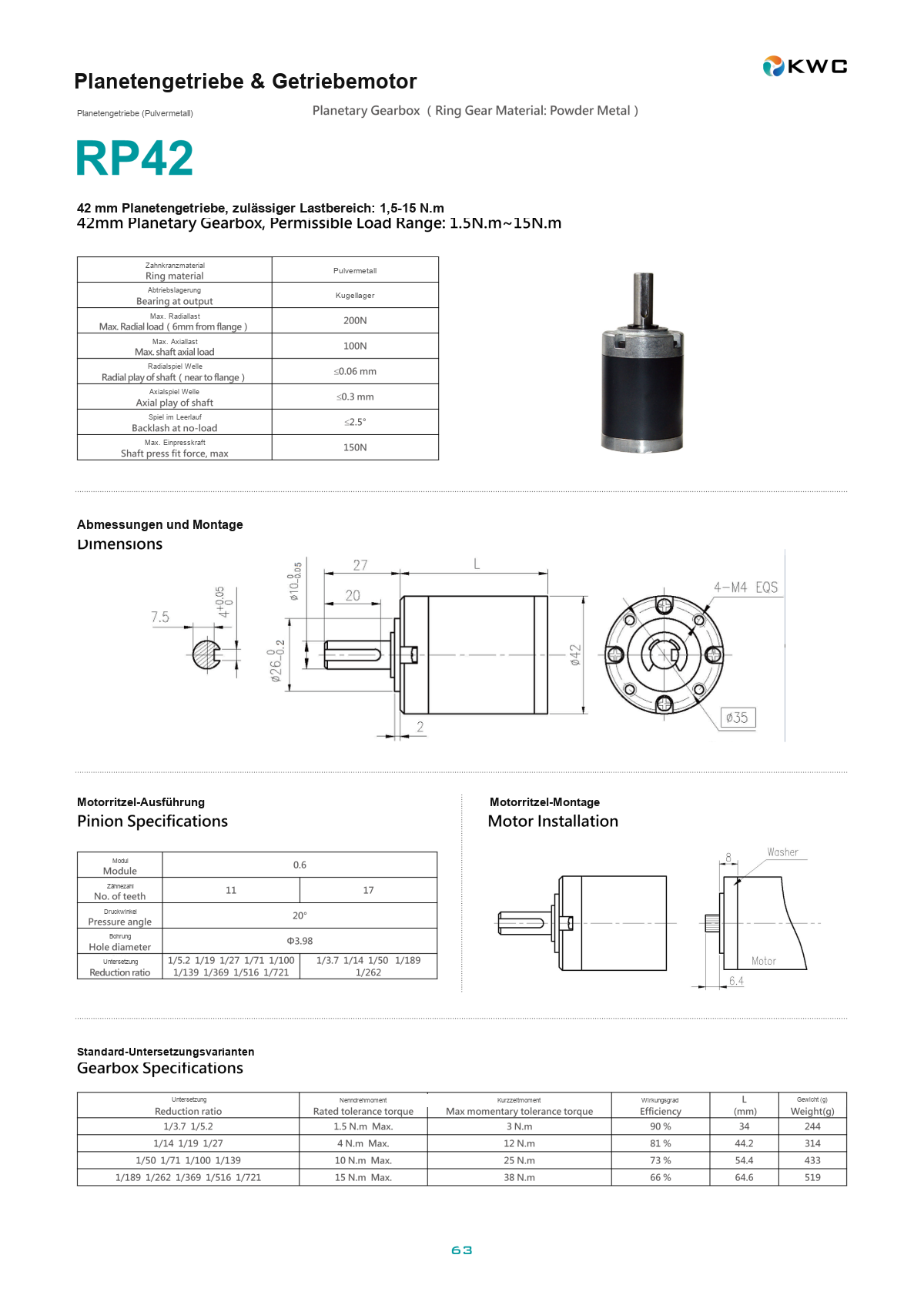

RP42 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP42 ist ein 42 mm Präzisions-Planetengetriebe von KWC Motor für Φ42 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🏭 Schwerlast-Industrieautomation & AGV
Entwickelt für Radnabenantriebe von AGVs, automatische Verpackungsmaschinen und Schwerlast-Ventilantriebe. Das RP42 liefert ein Nennmoment bis 15 N·m und erreicht eine axiale Tragfähigkeit von 100 N – ideal als Antriebskern für mobile Roboter.
🤖 Großrobotik & Spezialgeräte
Weit verbreitet in Fahrwerken von Inspektionsrobotern, Gelenken von Roboterarmen und medizinischen Reha-Exoskeletten. Die Momentan-Stoßfestigkeit von 38 N·m sorgt dafür, dass das Getriebe auch bei Kollisionen, Not-Stopp oder Steigfahrten sicher und zuverlässig bleibt.
Technische Spezifikationen des RP42-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP42 Datenblatt. Serienmäßig mit Kugellagern – sehr hohe Drehmoment- und Tragfähigkeitswerte.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,7 ~ 1/5,2 |
1 |
34,0 |
1,5 N·m |
3 N·m |
90% |
| 1/14 ~ 1/27 |
2 |
44,2 |
4 N·m |
12 N·m |
81% |
| 1/50 ~ 1/139 |
3 |
54,4 |
10 N·m |
25 N·m |
73% |
| 1/189 ~ 1/721 |
4 |
64,6 |
15 N·m |
38 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 42 mm, Wellendurchmesser 8 mm (kundenspezifisch möglich). Abtriebswelle mit Wälzlagern. Maximale radiale Last 200 N, maximale axiale Last 100 N.
Warum KWC RP42 – Getriebe der Spitzenklasse?
🏭 Spitzenleistung in der Mechanik
- ✔ 200 N radiale Last: Deutlich über Standard-Getrieben; Kugellagerabstützung hält die Welle auch bei schweren Rädern oder hochgespannten Riemen stabil.
- ✔ 38 N·m Stoßfestigkeit: Hochfeste pulvermetallurgische Zahnräder bewältigen Not-Stopp-Stöße bei großen Trägheitslasten.
🔧 Flexible Anpassung (Customization)
Für die RP42-Serie:
- ✔ Motorkompatibilität: Perfekt passend für 42-mm-Motoren (775/795) oder BLDC-Motoren – einfache Montage.
- ✔ Wellenoptionen: 8 mm / 10 mm starke Wellen verfügbar; mit Passfedernut, Gewinde oder D-Form.
- ✔ Umgebungsanpassung: Optional mit Weittemperaturfett (-15 °C bis +80 °C).
🛡️ Stabile Qualität
- ✔ Einpress-Test: Die Welle kann eine Presskraft bis 150 N aufnehmen – sicherere Zahnrad-/Nabenmontage.
- ✔ Präzisionsbearbeitung: Radiales Spiel innerhalb von 0,06 mm.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Worin unterscheidet sich RP42 von RP38?
A: Das RP42 (42 mm) ist größer und übertrifft das RP38 in allen Leistungsdaten. Das Nennmoment liegt bei bis zu 15 N·m (RP38: 8 N·m), das Momentanmoment bei bis zu 38 N·m (RP38: 24 N·m). Auch die radiale Tragfähigkeit steigt von 150 N auf 200 N. Wenn Sie maximale Leistung benötigen, ist das RP42 die richtige Wahl.
- F: Für welche „extremen“ Anwendungen ist dieses Getriebe geeignet?
A: Ideal für AGV/AMR-Mobilroboter, schwere Automatiktüren, Gelenke industrieller Roboterarme sowie alle Industrieanlagen, die hohe Drehmomente und maximale Zuverlässigkeit erfordern.
- F: Welche Presskraft ist bei der Montage zulässig?
A: Die Abtriebswelle kann eine Presskraft bis 150 N aufnehmen. Das erleichtert die industrielle Montage von Übertragungsteilen, ohne die interne Struktur zu beschädigen.
Auf der Suche nach einem 42-mm-Getriebe der Spitzenklasse? Kontaktieren Sie KWC.
Ob Muster für AGV-Antriebe oder Beratung zu Schwerlast-Antriebslösungen – wir unterstützen Sie gerne.
