Produktauswahl und Betriebsbedingungen

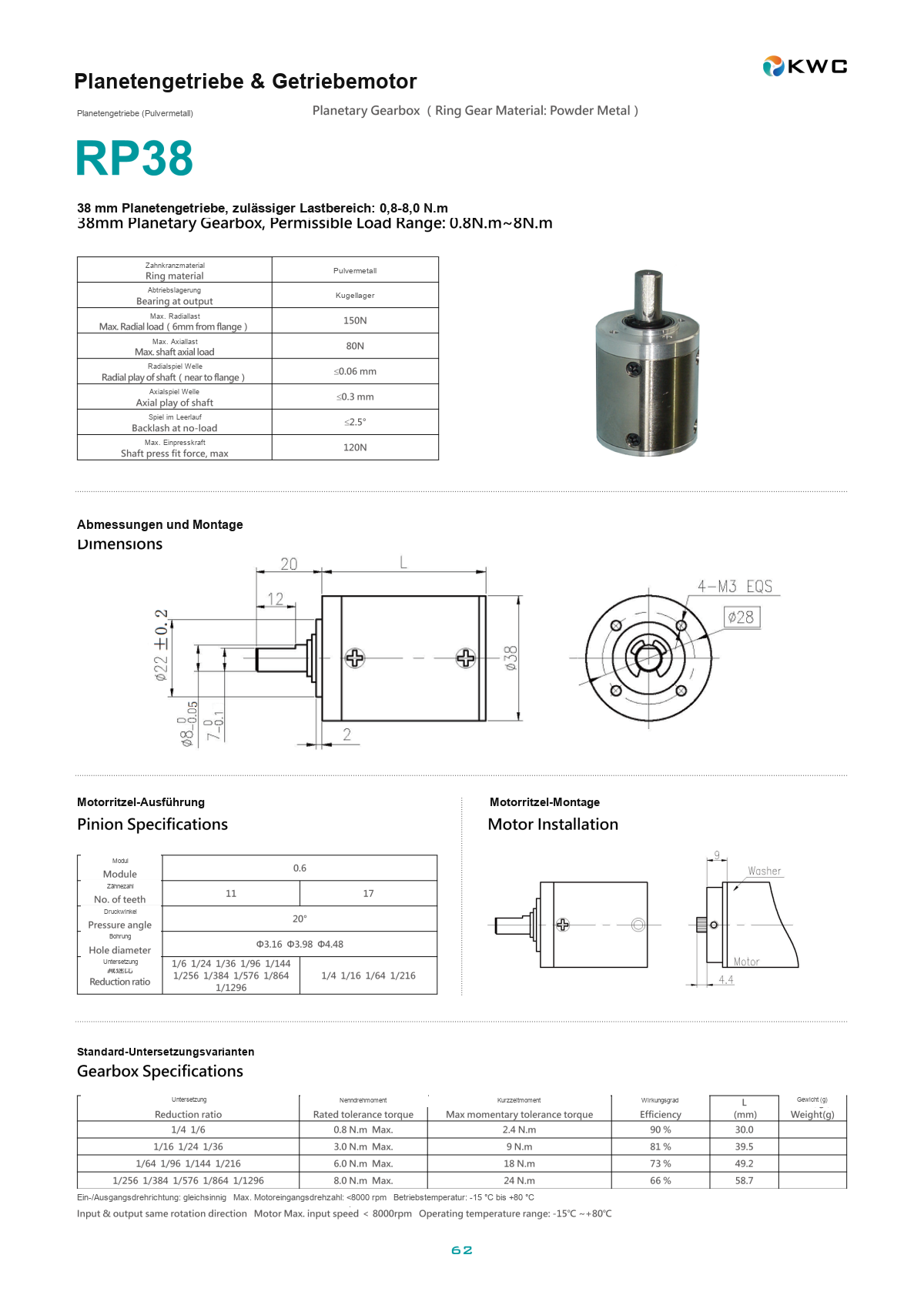

RP38 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP38 ist ein 38 mm Präzisions-Planetengetriebe von KWC Motor für Φ38 Planetengetriebe, Planetengetriebe. Planetengetriebegehäuse., Smart Locks, Robotik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🏭 Schwerlast-Industrieautomation
Entwickelt für Industrieförderbänder, automatische Verpackungsmaschinen und Schwerlast-Ventilantriebe. Das RP38 liefert ein Nennmoment bis 8,0 N·m und erreicht eine axiale Tragfähigkeit von 80 N – ideal für Spindelantriebe oder Schubstangen-Mechaniken.
🤖 Robotik & Spezialgeräte
Weit verbreitet in Fahrwerken von Inspektionsrobotern, Gelenken von Roboterarmen und medizinischen Reha-Geräten. Die Momentan-Stoßfestigkeit von 24 N·m sorgt dafür, dass das Getriebe auch bei Kollisionen oder Not-Stopp-Belastungen sicher und zuverlässig bleibt.
Technische Spezifikationen des RP38-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP38 Datenblatt. Serienmäßig mit Kugellagern – Drehmoment- und Tragfähigkeit deutlich verstärkt.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/4 ~ 1/6 |
1 |
30,0 |
0,8 N·m |
2,4 N·m |
90% |
| 1/16 ~ 1/36 |
2 |
39,5 |
3,0 N·m |
9,0 N·m |
81% |
| 1/64 ~ 1/216 |
3 |
49,2 |
6,0 N·m |
18 N·m |
73% |
| 1/256 ~ 1/1296 |
4 |
58,7 |
8,0 N·m |
24 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 38 mm, Wellendurchmesser 8 mm (D-Form 7 mm). Abtriebswelle mit Wälzlagern. Maximale radiale Last 150 N, maximale axiale Last 80 N.
Warum KWC RP38 verstärktes Planetengetriebe?
🏭 Spitzenleistung in der Mechanik
- ✔ 150 N radiale Last: Deutlich über Standard-Getrieben; Kugellagerabstützung verhindert Wellenversatz selbst bei hoher Riemenspannung.
- ✔ 24 N·m Stoßfestigkeit: Hochfeste Metallzahnräder bewältigen Not-Stopp-Stöße bei großen Trägheitslasten.
🔧 Flexible Anpassung (Customization)
Für die RP38-Serie:
- ✔ Sehr große Übersetzungen: Bis zu 1:1296 – ideal für extrem niedrige Drehzahlen mit hohem Drehmoment.
- ✔ Wellenanpassung: 8-mm-Welle, optional D-Form, Passfedernut oder Gewinde.
- ✔ Low-/High-Temp: Optional mit Weittemperaturfett (-15 °C bis +80 °C).
🛡️ Stabile Qualität
- ✔ Einpress-Test: Die Welle kann eine Presskraft bis 120 N aufnehmen – sicherere Zahnradmontage.
- ✔ Präzisionsbearbeitung: Radiales Spiel innerhalb von 0,06 mm.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Worin unterscheidet sich RP38 von RP36?
A: Das RP38 (38 mm) ist etwas größer als das RP36 (36 mm), bietet jedoch deutlich mehr Performance. Die radiale Tragfähigkeit steigt von 100 N auf 150 N, die axiale Last von 50 N auf 80 N. Das maximale Nennmoment steigt von 5,0 N·m auf 8,0 N·m, und die Stoßfestigkeit verdoppelt sich auf 24 N·m.
- F: Für welche „extremen“ Anwendungen ist dieses Getriebe geeignet?
A: Ideal für stark wechselnde Lasten, häufiges Starten/Stoppen oder hohe Seitenkräfte, z. B. Schwerlast-Automatiktüren, Gelenke industrieller Roboterarme oder Radnabenantriebe von Offroad-/Inspektionsrobotern.
- F: Wie groß ist der Wellendurchmesser?
A: Standardmäßig 8 mm mit 7 mm D-Fläche. Diese starke Welle passt zur hohen Drehmomentklasse und reduziert Verformung oder Bruch unter hoher Belastung.
Auf der Suche nach einem 38-mm-Getriebe in verstärkter Ausführung? Kontaktieren Sie KWC.
Ob Muster für Industrierobotik oder Beratung zu Schwerlast-Antrieben – wir unterstützen Sie gerne.
