Produktauswahl und Betriebsbedingungen

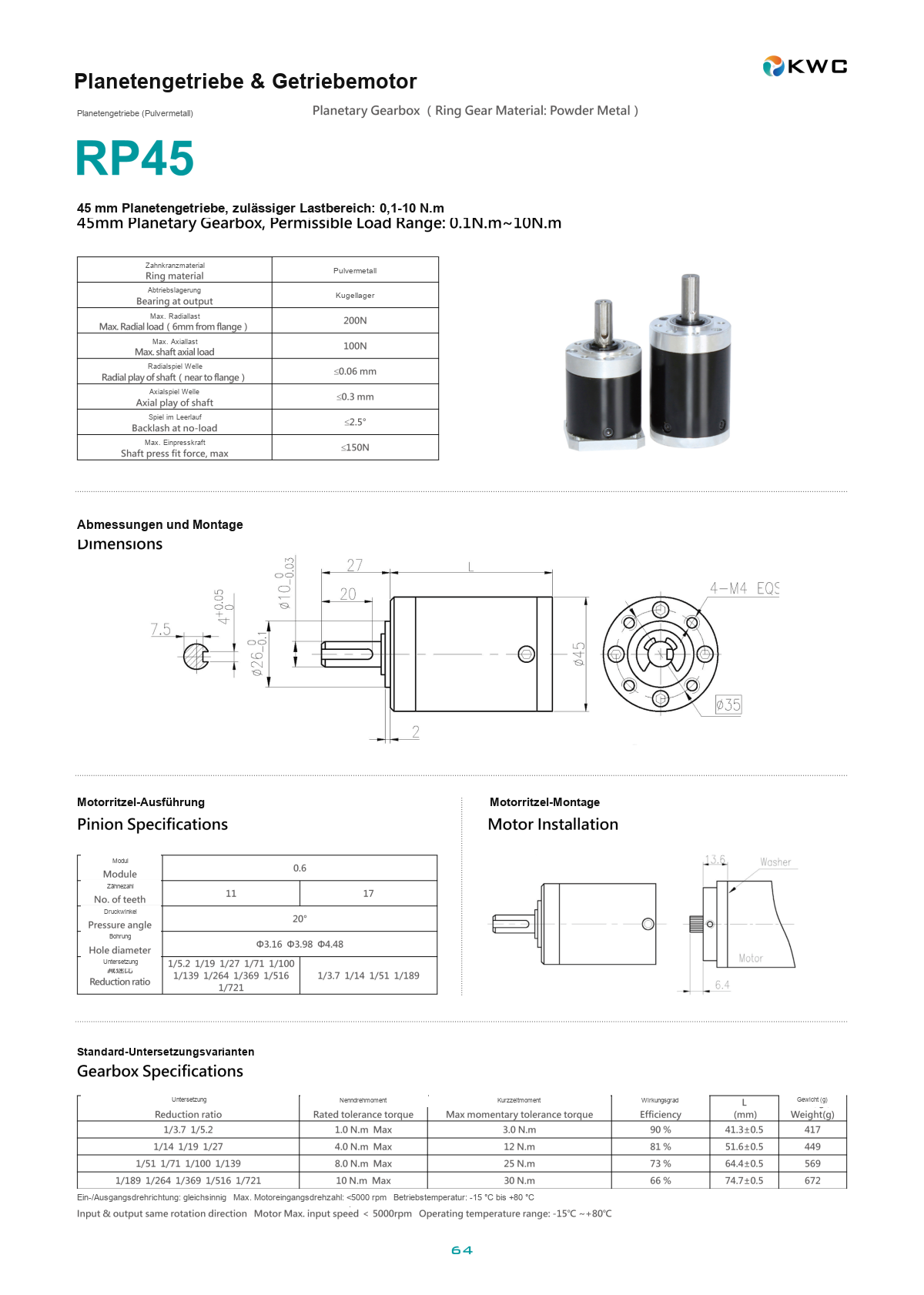

RP45 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP45 ist ein 45 mm Präzisions-Planetengetriebe von KWC Motor für Φ45 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🏭 Industrieantriebe & Verpackungsmaschinen
Entwickelt für automatische Verpackungsmaschinen, Förderbandantriebe und Industrie-Rührwerke. Die große Baugröße unterstützt die Wärmeabfuhr, und die Kugellager nehmen Seitenkräfte aus Riemenantrieben zuverlässig auf – ideal für den Dauerbetrieb.
🚪 Automatiktüren & Sicherheitsanlagen
Weit verbreitet in schweren Schiebetüren, Drehtüren und Zutritts-/Sperranlagen. Mit bis zu 10 N·m Nennmoment und 30 N·m Stoßmoment lassen sich schwere Türflügel sicher bewegen – auch bei häufigen Öffnungs-/Schließzyklen.
Technische Spezifikationen des RP45-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP45 Datenblatt. Serienmäßig mit Kugellagern – hohe mechanische Festigkeit.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,7 ~ 1/5,2 |
1 |
41,3 ±0,5 |
1,0 N·m |
3,0 N·m |
90% |
| 1/14 ~ 1/27 |
2 |
51,6 ±0,5 |
4,0 N·m |
12 N·m |
81% |
| 1/51 ~ 1/139 |
3 |
64,4 ±0,5 |
8,0 N·m |
25 N·m |
73% |
| 1/189 ~ 1/721 |
4 |
74,7 ±0,5 |
10 N·m |
30 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 45 mm, Wellendurchmesser 10 mm (D-Form 8,5 mm). Abtriebswelle mit Wälzlagern. Maximale radiale Last 200 N, maximale axiale Last 100 N, maximale Presskraft 150 N.
Warum KWC RP45 Industrie-Planetengetriebe?
🏭 Robuste und zuverlässige Konstruktion
- ✔ Kugellagerabstützung: 200 N radiale Tragfähigkeit – hohe Wellenstabilität bei Ketten-, Zahnrad- oder Riemenantrieben und dadurch längere Lebensdauer.
- ✔ Pulvermetall-Zahnräder: Innenzahnring und Planetenräder aus hochfestem Metall – verschleißfest und stoßunempfindlich.
🔧 Flexible Anpassung (Customization)
Für die RP45-Serie:
- ✔ Für hohe Drehmomente ausgelegt: Kombinierbar mit 45-mm- oder noch leistungsstärkeren DC-Motoren.
- ✔ Wellenanpassung: Serienmäßig 10-mm-Welle; optional Doppel-Flachprofil, Passfedernut oder Gewinde.
- ✔ Einfache Montage: Standard-45-mm-Flansch – hohe Kompatibilität.
🛡️ Stabile Qualität
- ✔ Einpress-Test: Die Welle verkraftet bis zu 150 N Presskraft – ideal für das Aufpressen von Zahnrädern.
- ✔ Präzisionsbearbeitung: Radiales Spiel innerhalb von 0,06 mm.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Worin unterscheidet sich RP45 von RP42?
A: RP45 (45 mm) und RP42 (42 mm) sind beide mit Kugellagern ausgestattet und bieten die gleiche radiale (200 N) sowie axiale (100 N) Tragfähigkeit. Die Hauptunterschiede liegen im Montage-/Bauraum und im Drehmomentbereich: RP45 ist etwas größer und bietet bis zu 10 N·m Nennmoment, während RP42 bis zu 15 N·m erreicht. RP45 ist damit eine sehr universelle 45-mm-Industrieoption mit etwas mehr thermischer Reserve.
- F: Welche Vorteile bieten die Kugellager serienmäßig?
A: Kugellager haben einen geringeren Reibwert und eine längere Lebensdauer als ölgetränkte Gleitlager. Vor allem können sie Seitenkräfte (z. B. Riemenzug) deutlich besser aufnehmen. Für Fördertechnik oder Automatiktüren mit seitlicher Belastung sind Kugellager praktisch zwingend erforderlich.
- F: Wie groß ist der Wellendurchmesser?
A: Der Standard-Wellendurchmesser beträgt 10 mm mit abgeflachter Stelle (D-Form oder Doppel-Flach – bitte gemäß Zeichnung bestätigen). Im Vergleich zu 8-mm-Wellen (z. B. RP36/38) kann diese Ausführung höhere Drehmomente übertragen und ist weniger verformungsanfällig.
Auf der Suche nach einem 45-mm-Industrie-Getriebemotor? Kontaktieren Sie KWC.
Ob Muster für Automatiktüren oder Beratung zu Industrieantrieben – wir unterstützen Sie gerne.
