Produktauswahl und Betriebsbedingungen

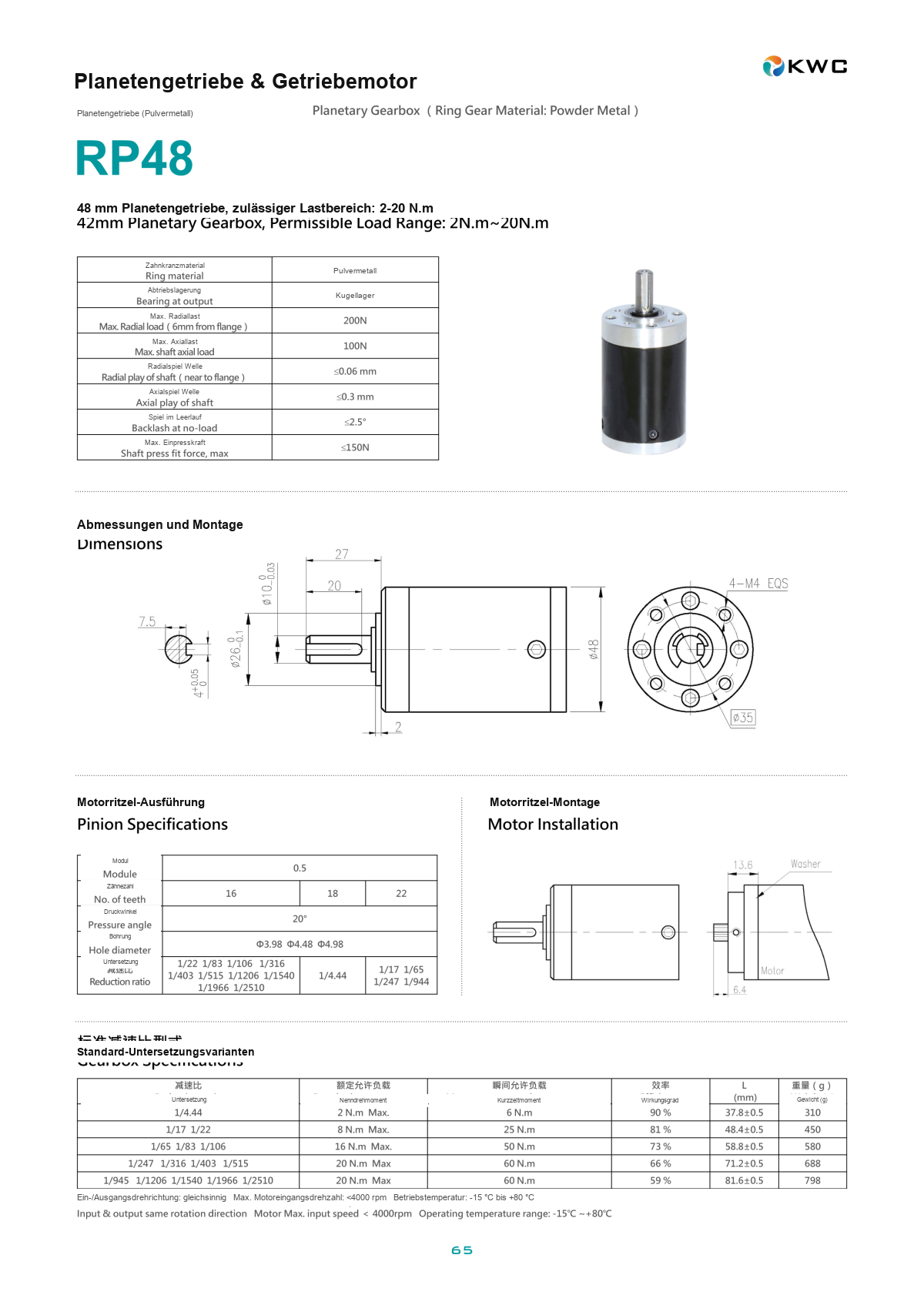

RP48 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP48 ist ein 48 mm Präzisions-Planetengetriebe von KWC Motor für Φ48 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🚜 Schwerlast-Robotik & mobile Fahrwerke
Ausgelegt für Kettenantriebe von Inspektionsrobotern, Schwerlast-AGV-Fahrwerke und Antriebseinheiten für Exoskelette. Das RP48 liefert 20 N·m Dauer-/Nennmoment; in Kombination mit der 5-stufigen Reduktion (bis 1:2510) lassen sich schwere Systeme auch in anspruchsvollem Gelände zuverlässig bewegen.
🏗️ Industrie-Hebezeuge & Winden
Typische Anwendungen sind kleine elektrische Winden, Hubsysteme und Solar-Tracking-Systeme. Die Kugellagerauslegung kann radiale Zugkräfte bis zu 200 N aufnehmen – ideal für Winden-/Seilzuganwendungen mit hängender Last.
Technische Spezifikationen des RP48-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP48 Datenblatt. Serienmäßig mit Kugellagern – der „Drehmoment-König“.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/4,44 |
1 |
37,8 ±0,5 |
2,0 N·m |
6 N·m |
90% |
| 1/17 ~ 1/22 |
2 |
48,4 ±0,5 |
8,0 N·m |
25 N·m |
81% |
| 1/65 ~ 1/106 |
3 |
58,8 ±0,5 |
16 N·m |
50 N·m |
73% |
| 1/247 ~ 1/515 |
4 |
71,2 ±0,5 |
20 N·m |
60 N·m |
66% |
| 1/945 ~ 1/2510 |
5 |
81,6 ±0,5 |
20 N·m |
60 N·m |
59% |
* Mechanische Parameter: Getriebe-Außendurchmesser 48 mm, Wellendurchmesser 10 mm (D-Form). Abtriebswelle mit Wälzlagern. Maximale radiale Last 200 N, maximale axiale Last 100 N, maximale Presskraft 150 N.
Warum KWC RP48 Schwerlast-Getriebe?
🏭 Maximale Kraftübertragung
- Momentan zulässiges Drehmoment: Der Tabellenwert ist kein Dauerbetriebswert und kein nachgewiesenes Bruchmoment. Dauer, Häufigkeit und Lastkollektiv müssen für die konkrete Ausführung bestätigt werden.
- ✔ 5-stufige Reduktion: Bis zu 1:2510 – wandelt hohe Drehzahl und niedriges Motormoment in extrem niedrige Drehzahl mit „Bulldozer“-Drehmoment um.
🔧 Flexible Anpassung (Customization)
Für die RP48-Serie:
- ✔ Motoranpassung: Kombinierbar mit 48 mm, 50 mm oder noch leistungsstärkeren Motoren (z. B. 50707-Serie).
- ✔ Wellenanpassung: 10-mm-Welle, optional Verzahnung, Passfedernut und weitere komplexe Wellengeometrien.
- ✔ Spezialschmierung: Optional mit EP-Fett (Extreme-Pressure) für Schwerlastbedingungen.
🛡️ Stabile Qualität
- ✔ Präzise Montage: Radiales Spiel innerhalb von 0,06 mm.
- ✔ Lebensdauer: Kugellager erhöhen die Lebensdauer deutlich – besonders bei seitlicher Belastung.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Wie stark ist der Leistungszuwachs gegenüber RP45?
A: RP48 (48 mm) ist die verstärkte Upgrade-Version des RP45 (45 mm). Obwohl beide die gleiche Lagertragfähigkeit (radial 200 N) haben, verdoppelt sich das Nennmoment beim RP48 auf 20 N·m (RP45: 10 N·m). Das Momentanmoment steigt sogar auf 60 N·m (RP45: 30 N·m). RP48 ist daher die bessere Wahl für extrem schwere Lasten.
- F: Ist das Getriebe für Außeneinsatz geeignet?
A: Ja. Die Vollmetallkonstruktion und Kugellagerauslegung ist sehr robust. Für Outdoor-Anwendungen (z. B. Solar-Tracking, Außentore) empfehlen wir jedoch kundenspezifische Dichtungen sowie Weittemperaturfett (-20 °C bis +80 °C), um Umwelteinflüsse sicher abzudecken.
- F: Wie groß ist das maximale Übersetzungsverhältnis?
A: RP48 unterstützt eine 5-stufige Zahnradkaskade mit einer maximalen Übersetzung bis 1:2510. Das bedeutet: Selbst bei 5000 U/min Motordrehzahl liegt die Abtriebsdrehzahl bei nur ca. 2 U/min – bei entsprechend sehr hohem Drehmoment.
Auf der Suche nach einem 48-mm-Getriebemotor mit extrem hohem Drehmoment? Kontaktieren Sie KWC.
Ob Muster für Windenantriebe oder Beratung für Schwerlast-Robotik – wir unterstützen Sie gerne.
