Produktauswahl und Betriebsbedingungen
RP52 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP52 ist ein 52 mm Präzisions-Planetengetriebe von KWC Motor für Φ52 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🚜 Schwerlast-AGV & mobile Fahrwerke
Ausgelegt für AGV in Lager/Logistik, AMR (autonome mobile Roboter) sowie Fahrwerke von Servicerobotern. Mit 30 N·m Dauer-/Nennmoment und einer robusten 12-mm-Abtriebswelle kann der Antrieb direkt Radnaben bewegen und Lasten im Bereich von mehreren hundert Kilogramm transportieren.
🏗️ Industriewinden & Baumaschinen
Typische Anwendungen sind Offroad-Winden, PV-/Solar-Tracker und Aktuatoren für Baumaschinen. Die Kugellagerauslegung verkraftet radiale Zugkräfte bis 300 N sowie axiale Schubkräfte bis 200 N – ideal für raue Outdoor-Bedingungen.
Technische Spezifikationen des RP52-Getriebes (Technical Specifications)

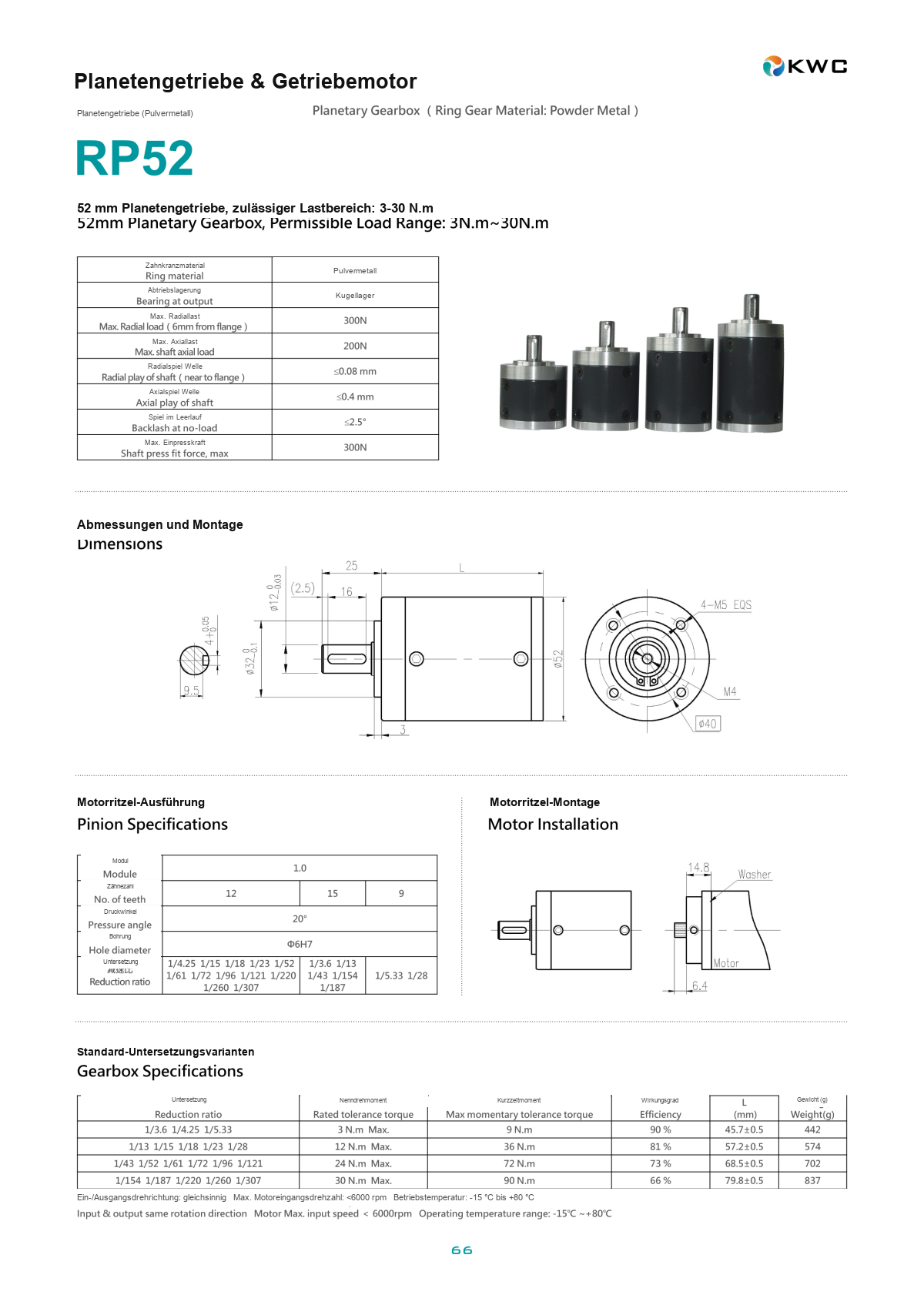

ℹ️ Datenquelle: KWC RP52 Datenblatt. Serienmäßig mit Kugellagern – mechanische Auslegung siehe Spezifikation.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,6 ~ 1/5,33 |
1 |
45,7 ±0,5 |
3 N·m |
9 N·m |
90% |
| 1/13 ~ 1/28 |
2 |
57,2 ±0,5 |
12 N·m |
36 N·m |
81% |
| 1/43 ~ 1/121 |
3 |
68,5 ±0,5 |
24 N·m |
72 N·m |
73% |
| 1/154 ~ 1/307 |
4 |
79,8 ±0,5 |
30 N·m |
90 N·m |
66% |
* Mechanische Parameter: Getriebe-Außendurchmesser 52 mm, Wellendurchmesser 12 mm (optional mit Passfedernut/D-Form anpassbar). Abtriebswelle mit Wälzlagern. Maximale radiale Last 300 N, maximale axiale Last 200 N, maximale Presskraft 300 N.
Warum KWC RP52 Flaggschiff-Schwerlastgetriebe?
🏭 Maximale Tragfähigkeit
- Momentan zulässiges Drehmoment: Der Tabellenwert ist kein Dauerbetriebswert und kein nachgewiesenes Bruchmoment. Dauer, Häufigkeit und Lastkollektiv müssen für die konkrete Ausführung bestätigt werden.
- ✔ 300 N radiale Last: Robuste Kugellagerabstützung ermöglicht die direkte Kopplung an schwere Räder oder Riemenscheiben mit hoher Vorspannung.
🔧 Flexible Anpassung (Customization)
Für die RP52-Serie:
- ✔ Motoranpassung: Geeignet für 50-mm-Motoren (z. B. RS-50707) oder noch leistungsstärkere BLDC-Antriebe.
- ✔ Wellenanpassung: 12-mm-Welle; optional Passfedernut (Keyway), Verzahnung oder Gewinde.
- ✔ Schutz-Upgrade: Optionale IP-Dichtungslösungen für Staub-/Feuchteumgebungen im Außeneinsatz.
🛡️ Stabile Qualität
- ✔ Einpress-Test: Die Welle verkraftet bis zu 300 N Presskraft – sicher für industrielle Montageprozesse.
- ✔ Lebensdauer: Kugellager reduzieren Reibwärme deutlich und eignen sich für lange, kontinuierliche Betriebszeiten.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Wie vergleicht man RP52 mit benachbarten Baugrößen? A: Vergleichen Sie Nennmoment, kurzzeitig zulässiges Moment, Übersetzung, Abmessungen und Wellenlasten der konkreten Varianten. Eine höhere Spitzenlast ersetzt keine Prüfung der Dauerbelastung.
- F: Wie groß ist die Welle – und gibt es eine Passfedernut?
A: RP52 ist serienmäßig mit einer 12-mm Vollwelle ausgestattet. Aufgrund des sehr hohen Drehmoments empfehlen wir häufig eine kundenspezifische Passfedernut (Keyway) oder ein Doppel-D-Profil, um Schlupf zu vermeiden. Die Bearbeitung erfolgt präzise nach Ihrer Zeichnung.
- F: Ist RP52 für AGV-Anwendungen geeignet?
A: Ja, hervorragend. Die radiale Tragfähigkeit von 300 N reicht für schwere Radlasten, und die Stoßfestigkeit von 90 N·m deckt harte Betriebsfälle wie Kantenüberfahrten oder Notstopps ab – ideal als „Power Core“ für mobile Roboter.
Auf der Suche nach einem 52-mm-Flaggschiff-Getriebemotor? Kontaktieren Sie KWC.
Ob AGV-Radantrieb als Muster oder Schwerlast-Antriebskonzept – wir unterstützen Sie gerne.
