Produktauswahl und Betriebsbedingungen
RP56 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Maßprüfung erforderlich: Die vorhandenen Angaben nennen sowohl 56 mm als auch 60 mm. Der Außendurchmesser muss vor Konstruktion und Bestellung anhand der aktuellen freigegebenen Zeichnung bestätigt werden.
Kernanwendungen & Lösungen (Target Applications)
Für Robotik, Fördertechnik und andere Getriebeanwendungen sind Übersetzung, Dauerlast, kurzzeitige Lastspitzen sowie radiale und axiale Wellenlasten gemeinsam zu bewerten. Eine Freigabe für einen direkten Radantrieb oder Schwerlast-AGV erfordert eine Prüfung der konkreten Konstruktion.
🚜 Schwerlast-AGV & mobile Roboter
Für Robotik, Fördertechnik und andere Getriebeanwendungen sind Übersetzung, Dauerlast, kurzzeitige Lastspitzen sowie radiale und axiale Wellenlasten gemeinsam zu bewerten. Eine Freigabe für einen direkten Radantrieb oder Schwerlast-AGV erfordert eine Prüfung der konkreten Konstruktion.
🏗️ Industriewinden & Baumaschinen
Für Robotik, Fördertechnik und andere Getriebeanwendungen sind Übersetzung, Dauerlast, kurzzeitige Lastspitzen sowie radiale und axiale Wellenlasten gemeinsam zu bewerten. Eine Freigabe für einen direkten Radantrieb oder Schwerlast-AGV erfordert eine Prüfung der konkreten Konstruktion.

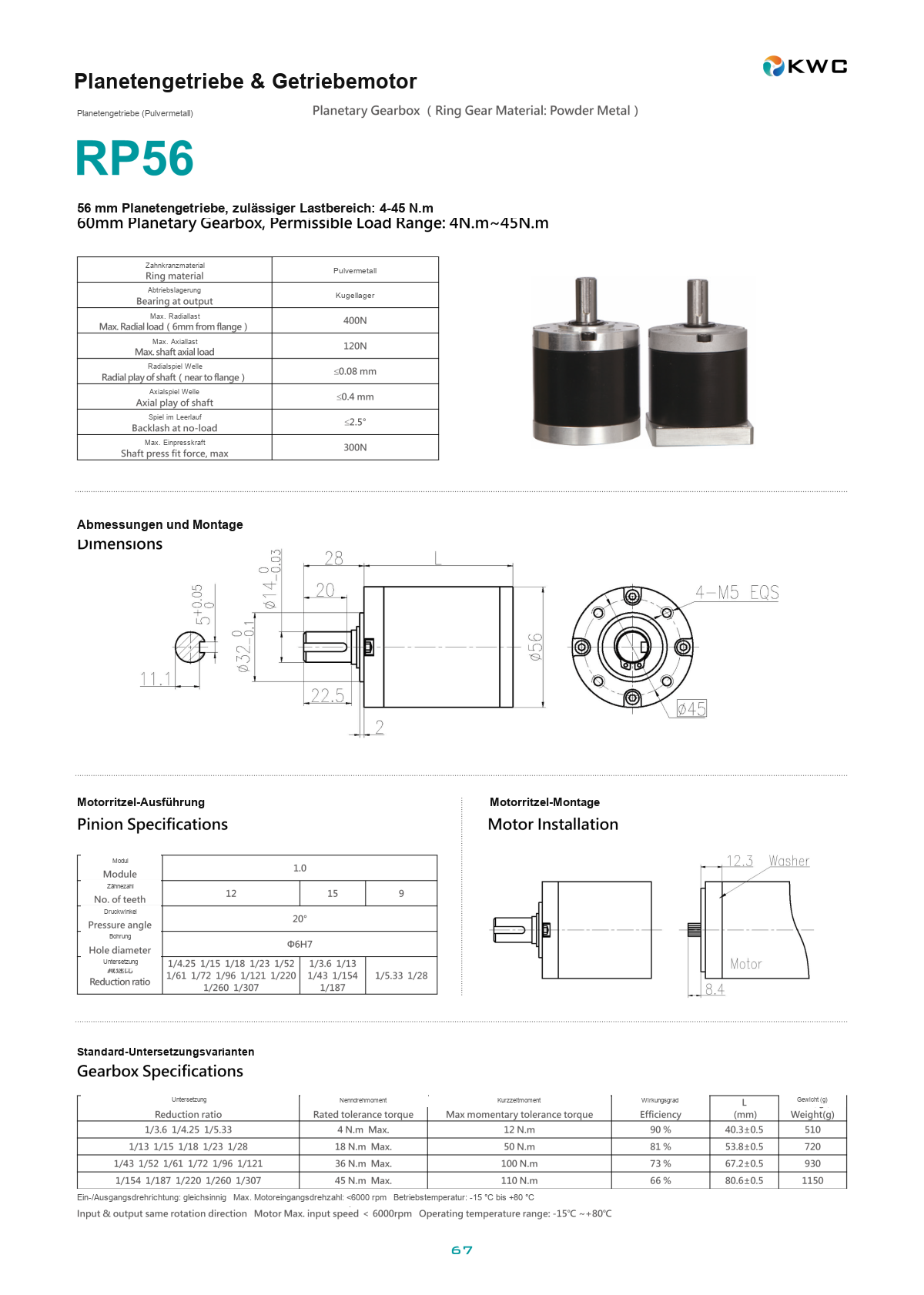

Technische Spezifikationen des RP56-Getriebes (Technical Specifications)
ℹ️ Datenquelle: KWC RP56 Datenblatt. Serienmäßig mit Kugellagern – Angaben zu Drehmoment und Belastung siehe Spezifikation.
| Übersetzungsverhältnis (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentanmoment (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,6 ~ 1/5,33 |
1 |
40,3 ±0,5 |
4 N·m |
12 N·m |
90% |
| 1/13 ~ 1/28 |
2 |
53,8 ±0,5 |
18 N·m |
50 N·m |
81% |
| 1/43 ~ 1/121 |
3 |
67,2 ±0,5 |
36 N·m |
100 N·m |
73% |
| 1/154 ~ 1/307 |
4 |
80,6 ±0,5 |
45 N·m |
110 N·m |
66% |
Maßprüfung erforderlich: Die vorhandenen Angaben nennen sowohl 56 mm als auch 60 mm. Der Außendurchmesser muss vor Konstruktion und Bestellung anhand der aktuellen freigegebenen Zeichnung bestätigt werden. Weitere Wellen- und Lastangaben sind ebenfalls mit diesem Zeichnungsstand abzugleichen.
Warum KWC RP56 Flaggschiff-Getriebe?
🏭 Spitzenleistung in der Kraftübertragung
- Momentan zulässiges Drehmoment: Der Tabellenwert ist kein Dauerbetriebswert und kein nachgewiesenes Bruchmoment. Dauer, Häufigkeit und Lastkollektiv müssen für die konkrete Ausführung bestätigt werden.
- Wellenlasten: Die zulässige Radial- und Axiallast hängt von Angriffspunkt, Drehzahl und Betriebsprofil ab. Ein direkter Rad-, Riemen- oder Kettenantrieb benötigt eine gesonderte Lager- und Lastprüfung.
🔧 Flexible Anpassung (Customization)
Für die RP56-Serie:
- Motoranpassung: Flansch, Welle, Eingangsdrehzahl und Leistung sind für die konkrete Motorkombination zu prüfen.
- ✔ Wellenanpassung: 12-mm-Welle; optional Passfedernut (Keyway), Doppel-D-Profil oder Gewinde.
- Schutzart: Anforderungen an Staub- und Feuchtigkeitsschutz bitte angeben. Eine Schutzart gilt nur für die entsprechend ausgeführte und geprüfte Baugruppe.
🛡️ Stabile Qualität
- Montage: Einpresskräfte dürfen Lager und Verzahnung nicht unzulässig belasten. Montageverfahren und Grenzwerte sind vor Serienfreigabe abzustimmen.
- Toleranzen: Wellenmaße, Rundlauf und Spiel sind gemäß der freigegebenen Zeichnung zu prüfen.
Häufige Fragen von Einkaufsleitern (Purchasing FAQ)
- F: Wie wird RP56 mit anderen Getrieben verglichen?
A: Vergleichen Sie die konkrete Übersetzung und die Tabellenwerte für Nennmoment, Momentanmoment, Wirkungsgrad und Länge. Das Momentanmoment ist kein Dauerbetriebswert.
- F: Welche Wellen- und Einbaumaße gelten?
A: Bitte verwenden Sie die aktuelle freigegebene Zeichnung. Wegen der abweichenden Durchmesserangaben ist eine Maßbestätigung vor Bestellung erforderlich. Wellenform und Befestigung werden ausführungsspezifisch vereinbart.
- F: Ist RP56 für einen Schwerlast-AGV geeignet?
A: Das lässt sich nicht allein aus einem maximalen Drehmoment ableiten. Radlast, Hebelarm, Beschleunigung, Bremsvorgänge, Stoßlasten und Einschaltdauer müssen an der vorgesehenen Baugruppe bewertet werden.
RP56 auswählen: Spezifikation und Einbaumaße gemeinsam prüfen
Ob AGV-Radantrieb als Muster oder Schwerlast-Antriebskonzept – wir unterstützen Sie gerne.
