Produktauswahl und Betriebsbedingungen

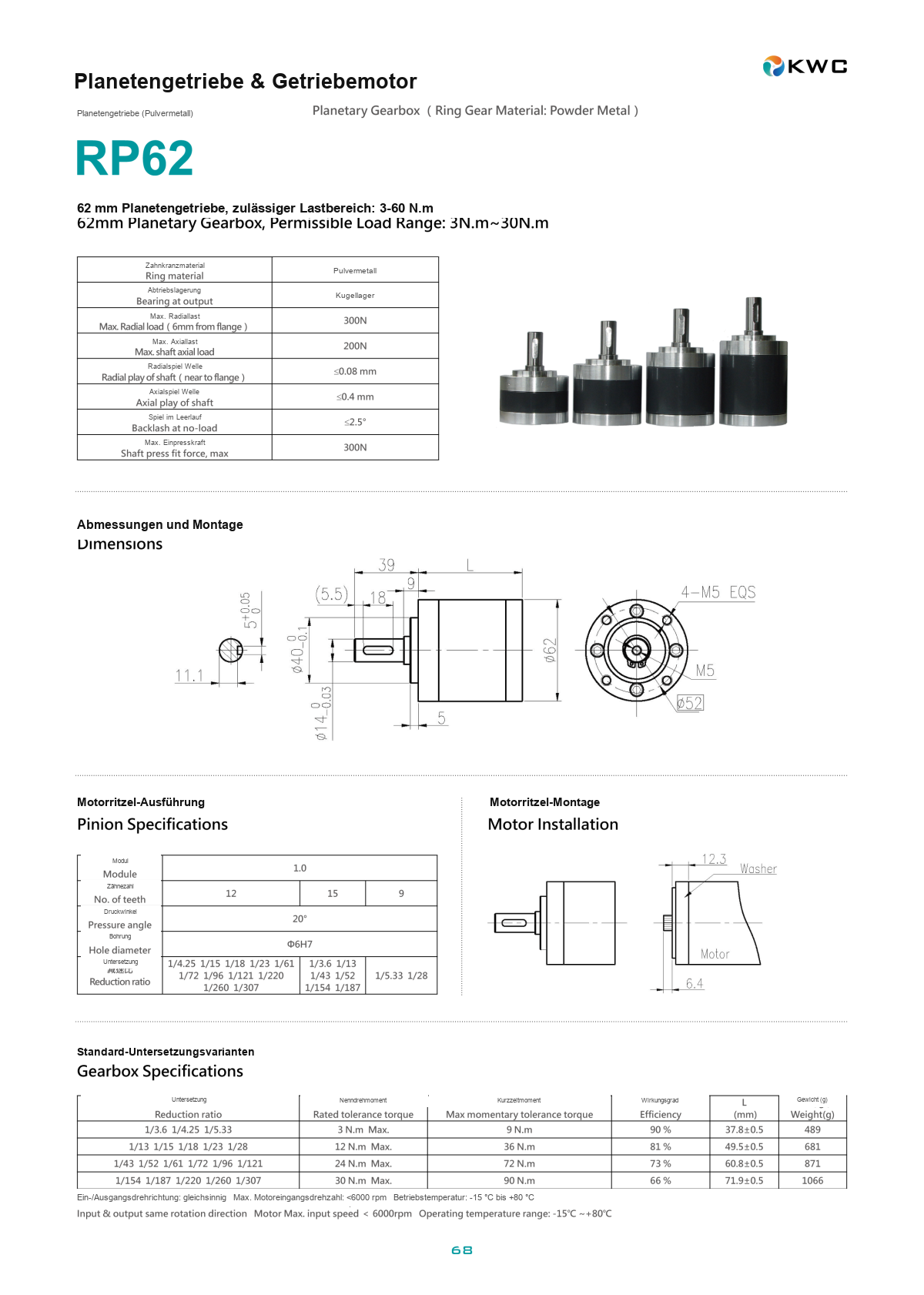

RP62 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP62 ist ein 62 mm Präzisions-Planetengetriebe von KWC Motor für Φ62 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
🔩 Spindelhub & Linearantriebe
Ausgelegt für elektrische Hubzylinder, Hubtisch-Antriebe und Linearaktuatoren. Die 14mm Abtriebswelle in Kombination mit 200N axialer Lastfähigkeit ermöglicht die direkte Kopplung an Kugelgewindetriebe – stabile, fluchtgenaue Kraftübertragung auch bei hohen Schub-/Zugkräften.
🌀 Industriemischer & Großtore
Geeignet für Chemie-Rührwerke, Ventile in der Abwassertechnik sowie große Dreh-/Schiebetore. Die hohe Wellensteifigkeit und die Momentanlast bis 90 N·m helfen, Lastspitzen durch wechselnde Mischviskosität oder Windstoß-/Schlagbelastungen sicher abzufangen.
RP62 Technische Daten (Technical Specifications)
ℹ️ Datenquelle: KWC RP62 Datenblatt. Standard: 14mm Abtriebswelle und Kugellager.
| Übersetzung (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentan (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,6 ~ 1/5,33 |
1 |
37,8 ±0,5 |
3 N·m |
9 N·m |
90% |
| 1/13 ~ 1/28 |
2 |
49,5 ±0,5 |
12 N·m |
36 N·m |
81% |
| 1/43 ~ 1/121 |
3 |
60,8 ±0,5 |
24 N·m |
72 N·m |
73% |
| 1/154 ~ 1/307 |
4 |
71,9 ±0,5 |
30 N·m |
90 N·m |
66% |
* Mechanische Daten: Getriebeaußendurchmesser 62mm, Wellendurchmesser 14mm. Abtrieb mit Wälzlagern, max. radiale Last 300N, max. axiale Last 200N.
Warum KWC RP62 Industriestandard-Getriebe?
🏭 Hohe Wellensteifigkeit
- ✔ 14mm Heavy-Duty-Welle: Im Vergleich zu 10–12mm in dieser Klasse bietet RP62 deutlich höhere Biegesteifigkeit – ideal bei Überhanglasten.
- ✔ 200N Axiallast: Verstärkte Lagerauslegung erlaubt hohe axiale Kräfte – optimal für Spindelanwendungen.
🔧 Flexible Anpassung (Customization)
Für die RP62-Serie:
- ✔ Motoranbindung: Kombinierbar mit 60mm- oder leistungsstärkeren BLDC-/DC-Motoren.
- ✔ Abtriebswelle: 14mm Welle mit Passfedernut (Keyway), Gewindebohrung oder Stufenwelle nach Bedarf.
- ✔ Materialoptionen: Edelstahlwelle für korrosive Umgebungen verfügbar.
🛡️ Stabile Qualität
- ✔ Press-/Montagetest: Welle ausgelegt für bis zu 300N axiale Druckkräfte bei Montage – höhere Sicherheit im Assembly-Prozess.
- Prüfumfang, Abnahmekriterien und erforderliche Konformitätsnachweise werden für die konkrete Ausführung vereinbart. Mustertermin und Serienlieferzeit sind nach Prüfung von Spezifikation, Menge und Materialverfügbarkeit zu bestätigen.
Häufige Fragen für den Einkauf (Purchasing FAQ)
- Q: RP62 vs. RP56 – wie wählt man aus?
A: Wenn maximales Drehmoment im Vordergrund steht (z. B. Heavy-Duty-AGV), wählen Sie RP56 (Nennmoment 45 N·m, Momentan bis 110 N·m). Wenn Sie eine größere Abtriebswelle (14mm statt 12mm) für Spindeln oder hohe axiale Kräfte benötigen, ist RP62 die bessere Wahl (axiale Last 200N vs. 120N). Das RP62 hat ein etwas niedrigeres Nennmoment (bis 30 N·m), bietet dafür höhere Wellensteifigkeit.
- Q: Ist die Abtriebswelle wirklich 14mm?
A: Ja. RP62 wird standardmäßig mit einer 14mm Abtriebswelle geliefert. Das ist in der 60mm-Klasse eine typische Heavy-Duty-Ausführung zur Reduktion von Wellenbiegung bei Überhanglasten.
- Q: Ist vertikale Montage möglich?
A: Ja. Durch die 200N axiale Tragfähigkeit und Kugellagerung eignet sich RP62 sehr gut für vertikale Einbaulagen (Hubantriebe, Rührwerke) – ohne übermäßige Lagerbelastung.
