Produktauswahl und Betriebsbedingungen

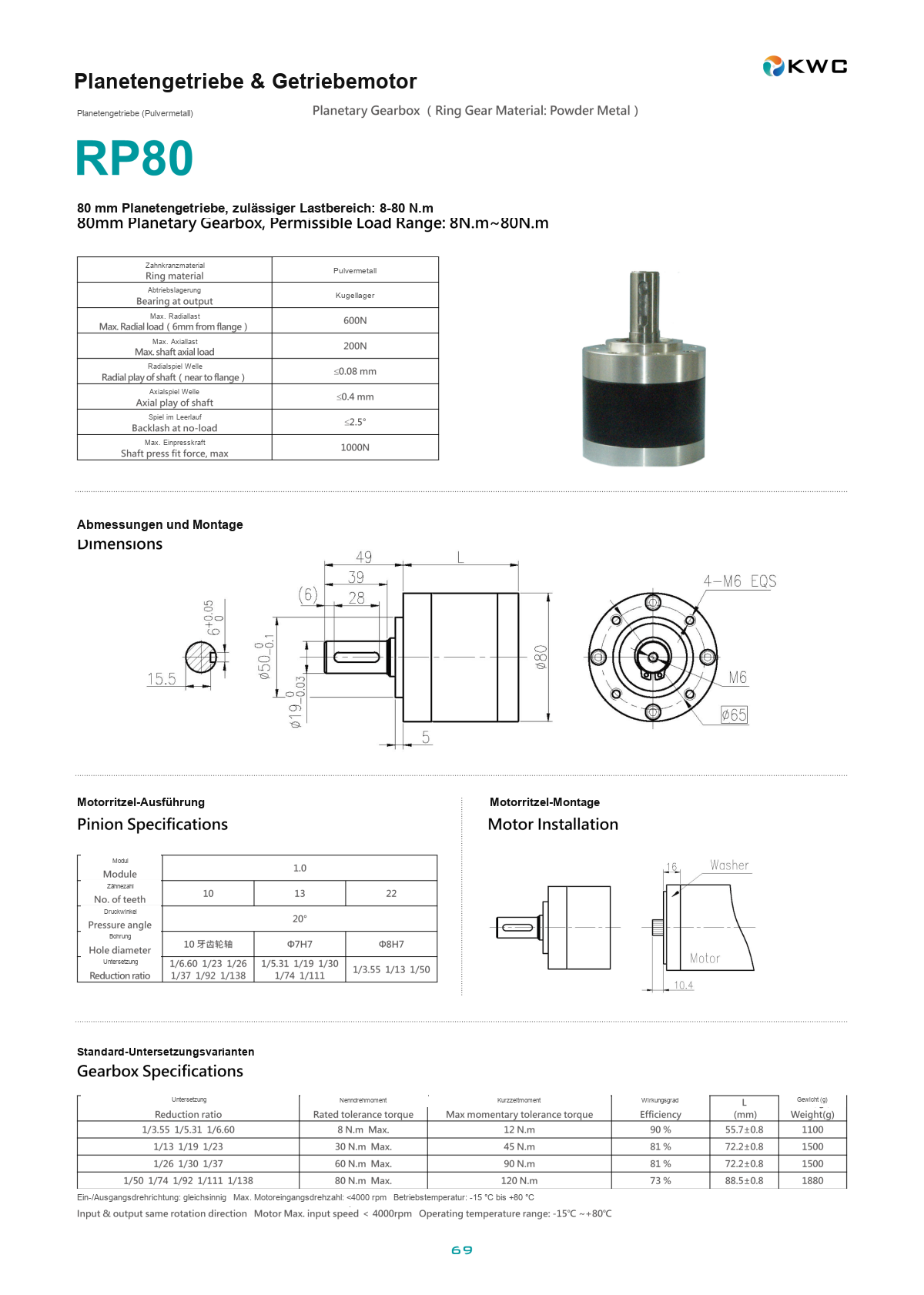

RP80 ist ein Planetengetriebe von KWC Motor. Vergleichen Sie die konkrete Variante anhand der Spezifikationstabelle und der Maßzeichnung.
- Für die Auswahl: Übersetzung, Abtriebsdrehzahl, Nennmoment, kurzzeitige Spitzenlast, Wellenlasten und Bauraum angeben.
- Momentan zulässige Werte gelten nicht für Dauerbetrieb. Motorkombination, Lastdauer, Schmierung und Temperatur sind vor Freigabe zu prüfen.
Kernanwendungen & Lösungen (Target Applications)
RP80 ist ein 80 mm Präzisions-Planetengetriebe von KWC Motor für Φ80 Planetengetriebe, Smart Locks, Robotik, Medizintechnik. Die folgenden technischen Angaben helfen Entwicklern und Einkäufern, Drehzahl, Drehmoment, Bauraum, Datenblatt und OEM/ODM-Anpassungen für Serienprojekte schnell zu bewerten.
☀️ Solar-Tracker & Energie
Ausgelegt für große PV-Nachführsysteme (Solar Trackers) sowie Pitch-Antriebe von Windkraftanlagen. Mit bis zu 120 N·m momentaner Lastaufnahme, hoher Steifigkeit und Vollmetallstruktur eignet sich das RP80 für langfristig stabilen Betrieb im Außenbereich.
🚜 Industrie-Winden & Schwerlastgeräte
Geeignet für Offroad-Winden, Bühnenhubsysteme und Industrie-Rührwerke. Die 19mm Abtriebswelle und die 600N Überhanglastfähigkeit bewältigen hohe Seilzugkräfte bzw. große Prozesswiderstände zuverlässig.
RP80 Technische Daten (Technical Specifications)
ℹ️ Datenquelle: KWC RP80 Datenblatt. Standard: 19mm Passfedernutwelle und Kugellager – maximale Leistungsstufe der Serie.
| Übersetzung (Ratio) |
Stufen (Stages) |
Länge L (mm) |
Nennmoment (Rated Torque) |
Max. Momentan (Max Momentary) |
Wirkungsgrad (Efficiency) |
| 1/3,55 ~ 1/6,60 |
1 |
55,7 ±0,8 |
8 N·m |
12 N·m |
90% |
| 1/13 ~ 1/23 |
2 |
72,2 ±0,8 |
30 N·m |
45 N·m |
81% |
| 1/26 ~ 1/37 |
3 |
72,2 ±0,8 |
60 N·m |
90 N·m |
81% |
| 1/50 ~ 1/138 |
4 |
88,5 ±0,8 |
80 N·m |
120 N·m |
73% |
* Mechanische Daten: Getriebeaußendurchmesser 80mm, Abtriebswelle 19mm (mit 6mm Passfedernut). Abtrieb mit Wälzlagern. Max. radiale Last 600N, max. axiale Last 200N, max. axiale Druckkraft 1000N.
Warum KWC RP80 Heavy-Duty-Getriebe?
🏭 Industriegerechte Heavy-Duty-Konstruktion
- ✔ 19mm Passfedernutwelle: Robuste Standardwelle mit Nut – rutschfreie, sichere Drehmomentübertragung bei hohen Lasten.
- ✔ 600N radiale Tragfähigkeit: Hohe Lagersteifigkeit erlaubt direktes Antreiben von Kettenrad oder Seiltrommel – oft ohne zusätzliche Stützlagerung.
🔧 Flexible Anpassung (Customization)
Für die RP80-Serie:
- ✔ Motoranbindung: Adapter für 80mm DC-Motoren oder Servomotor-Flansche möglich.
- ✔ Wellen- & Flanschoptionen: Doppelte Abtriebswelle, Keilwelle (Spline) oder Sonderflansch nach Zeichnung.
- ✔ Outdoor-Schutz: Staub-/Wasserschutz und Dichtungskonzepte für den Außeneinsatz verfügbar.
🛡️ Stabile Qualität
- ✔ Belastungstest: Abtriebswelle ausgelegt für axiale Druckkräfte bis 1000N (≈ 100kg) – äußerst robust.
- ✔ Präzisionsfertigung: Trotz großer Baugröße wird das radiale Spiel auf ≤ 0,08mm kontrolliert.
Häufige Fragen für den Einkauf (Purchasing FAQ)
- Q: Ist RP80 das größte Getriebe von KWC?
A: Ja. Innerhalb der aktuellen Standardserie der kompakten Planetengetriebe ist das RP80 (80mm) das größte und drehmomentstärkste Modell. Das Nennmoment beträgt bis zu 80 N·m, das Momentanmaximum bis zu 120 N·m – deutlich über RP62 (30 N·m).
- Q: Hat die Abtriebswelle eine Passfedernut?
A: Ja. Standardmäßig verfügt das RP80 über eine 19mm Abtriebswelle mit 6mm Passfedernut (Keyway). Diese Ausführung ist die übliche Lösung für zuverlässige Kraftübertragung im Heavy-Duty-Bereich.
- Q: Eignet sich das RP80 für eine Seilwinde?
A: Sehr gut. Die 600N radiale Last ermöglicht, dass eine Seiltrommel direkt auf der Welle montiert werden kann (zusätzliche Lagerung kann die Lebensdauer weiter erhöhen). Zudem liefert die hohe Übersetzung (bis 1:138) die benötigte Zugkraft.
80mm Heavy-Duty-Getriebesystem gesucht? Kontaktieren Sie KWC
Ob Prototyp für Solar-Tracker-Antrieb oder Konzeptberatung für Industrie-Winden – wir unterstützen Sie mit einer robusten Lösung.
